Znaczenie i sposoby poprawy poziomu SINR w sieciach radiowych

Znaczenie i sposoby poprawy poziomu SINR w sieciach radiowych

Dziś przyjrzymy się zagadnieniu SINR, czyli wskaźnikowi stosunku sygnału do szumu i zakłóceń, który jest kluczowym parametrem w ocenie jakości łącza radiowego. Zrozumienie, co oznacza dobry poziom SINR oraz jak go efektywnie poprawić, ma fundamentalne znaczenie dla projektowania, optymalizacji i utrzymania sieci bezprzewodowych.

SINR (Signal to Interference plus Noise Ratio) to miara jakości sygnału odbieranego względem łącznej sumy szumu oraz zakłóceń interferencyjnych. W praktyce określa on, na ile silny i czysty jest sygnał względem poziomu niepożądanych zakłóceń i szumu otoczenia. Wysoki poziom SINR przekłada się na stabilność połączenia, większą przepustowość i mniejszą liczbę błędów transmisji, natomiast niski poziom skutkuje degradacją jakości i utratą danych.

W sieciach komórkowych, Wi-Fi czy innych systemach bezprzewodowych, dobry poziom SINR jest podstawą dla efektywnego modulowania sygnału oraz osiągania wysokich prędkości transmisji. Dzięki niemu możliwe jest zastosowanie bardziej zaawansowanych technik modulacji i kodowania, co zwiększa wydajność kanału.

Co oznacza dobry poziom SINR?

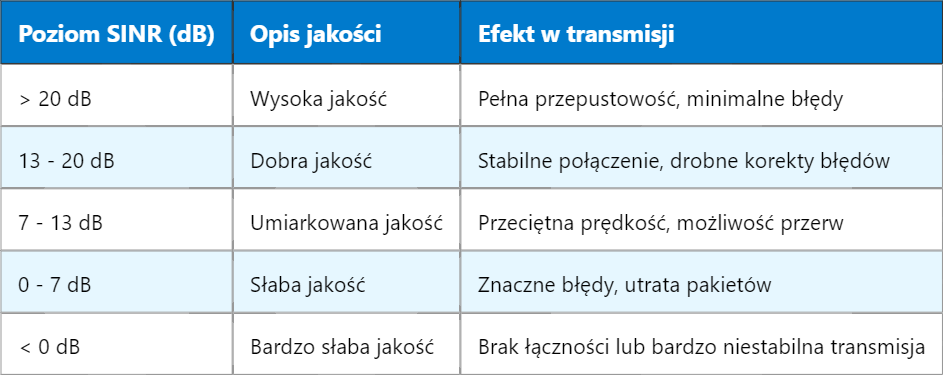

Poziom SINR wyrażany jest zwykle w decybelach (dB). Ogólnie przyjmuje się następujące zakresy wartości i ich wpływ na jakość sygnału:

W praktyce inżynierowie dążą do utrzymania SINR powyżej 13 dB, aby zapewnić płynne działanie usług wymagających dużej przepustowości, takich jak transmisje wideo w wysokiej rozdzielczości czy VoIP.

Jak zmierzyć poziom SINR?

Pomiary SINR wykonywane są za pomocą specjalistycznego sprzętu pomiarowego lub modułów diagnostycznych w terminalach sieciowych. Pomiar polega na jednoczesnym określeniu mocy odbieranego sygnału, poziomu zakłóceń i szumu w paśmie pracy.

W systemach LTE czy 5G, SINR jest jednym z podstawowych parametrów raportowanych przez terminale do stacji bazowej, co pozwala na dynamiczną optymalizację parametrów transmisji i adaptację modulacji.

Przyczyny niskiego poziomu SINR

• Zakłócenia współkanałowe i międzykanałowe: Inne nadajniki pracujące na podobnych częstotliwościach mogą generować interferencje, które obniżają jakość odbieranego sygnału.
• Szumy termiczne: Naturalne zakłócenia generowane przez elementy elektroniczne w urządzeniach odbiorczych.
• Odległość od nadajnika: Im dalej od stacji bazowej lub punktu dostępowego, tym niższy sygnał i większy udział zakłóceń.
• Przeszkody terenowe i zabudowania: Budynki, drzewa czy ukształtowanie terenu tłumią i odbijają fale radiowe, co powoduje zmniejszenie mocy sygnału.
• Przesłuchy i odbicia wielodrogowe: Fale odbite mogą interferować ze sobą, tworząc zakłócenia o zmiennej charakterystyce czasowo-przestrzennej.

Metody poprawy poziomu SINR

Istnieje wiele technik i działań, które pozwalają na poprawę wartości SINR, a tym samym na zwiększenie jakości i niezawodności transmisji. Poniżej przedstawiono najważniejsze z nich:

1. Optymalizacja lokalizacji i konfiguracji anten:
   • Dobór odpowiedniego kierunku i kąta nachylenia anteny w celu maksymalizacji sygnału pochodzącego od stacji bazowej.
   • Zastosowanie anten kierunkowych, które ograniczają odbieranie zakłóceń z niepożądanych kierunków.
   • Podniesienie anten na większą wysokość, aby zmniejszyć wpływ przeszkód terenowych.
2. Zastosowanie technik redukcji zakłóceń:
   • Filtry częstotliwościowe eliminujące sygnały spoza pasma użytkowego.
   • Technologie adaptacyjnego tłumienia interferencji, np. MIMO i beamforming.
3. Zmniejszenie odległości między nadajnikiem a odbiornikiem:
   • Budowa dodatkowych stacji bazowych lub punktów dostępowych, zwłaszcza w gęsto zaludnionych obszarach.
   • Stosowanie wzmacniaczy sygnału lub repeaterów tam, gdzie fizyczne rozmieszczenie jest trudne do zmiany.
4. Zarządzanie mocą nadawczą:
   • Dynamiczne dostosowanie mocy nadajnika do warunków propagacyjnych, aby zredukować zakłócenia współkanałowe.
   • Unikanie nadmiernej mocy, która może powodować wzrost interferencji.
5. Wykorzystanie technik modulacji i kodowania adaptacyjnego:
   • Dostosowanie modulacji i kodów korekcyjnych do aktualnego poziomu SINR, co pozwala utrzymać komunikację nawet przy gorszych warunkach.
   • Przejście na bardziej odporne na błędy tryby transmisji, gdy SINR spada.
6. Stosowanie systemów MIMO i beamformingu:
   • Wielokanałowe anteny MIMO zwiększają odporność na zakłócenia przez wykorzystanie różnorodności przestrzennej sygnału.
   • Beamforming kieruje wiązkę sygnału bezpośrednio do odbiornika, ograniczając interferencje i zwiększając efektywną moc sygnału.

Przykład zastosowania poprawy SINR w praktyce

W sieciach LTE operatorzy często monitorują poziom SINR w czasie rzeczywistym. Jeśli SINR spada poniżej ustalonego progu, system może automatycznie zmienić technikę modulacji na mniej złożoną (np. z 64QAM na QPSK), co zmniejsza prędkość transmisji, ale poprawia stabilność. Jednocześnie mogą być uruchamiane procedury optymalizacji anten i zwiększania mocy nadajnika, aby poprawić wskaźnik SINR i powrócić do wyższych prędkości transmisji.

Podsumowanie

Dobry poziom SINR to klucz do wydajnej i stabilnej transmisji bezprzewodowej. Utrzymanie wysokiego SINR pozwala na wykorzystanie pełnego potencjału dostępnej przepustowości i minimalizuje ryzyko błędów transmisji. Techniczne metody poprawy tego wskaźnika obejmują optymalizację anten, redukcję zakłóceń, zarządzanie mocą oraz zaawansowane techniki modulacji i kodowania. Kompleksowe podejście do tych aspektów przekłada się bezpośrednio na jakość doświadczeń użytkowników i efektywność działania sieci.

Zachęcam do zgłębienia tematu optymalizacji anten w sieciach komórkowych, by jeszcze lepiej zrozumieć, jak poprawa fizycznych elementów infrastruktury wpływa na SINR i jakość łącza.
