Dziś przyjrzymy się mechanizmowi blokady komórkowej, znanej również jako cell barring, który odgrywa kluczową rolę w sieciach 5G. Ten mechanizm pozwala operatorom kontrolować dostęp urządzeń do określonych obszarów sieci, co jest niezbędne do optymalizacji zasobów, zarządzania przeciążeniami oraz realizacji polityk bezpieczeństwa. Zrozumienie działania blokady komórkowej w 5G jest ważne zarówno dla inżynierów sieci, jak i osób zainteresowanych nowoczesnymi technologiami telekomunikacyjnymi.

Cell barring w 5G to zaawansowane narzędzie zarządzania, które pozwala na selektywne ograniczenie rejestracji lub nawiązywania połączeń przez urządzenia końcowe (UE – User Equipment) w określonych komórkach sieci. W efekcie operator może dynamicznie wpływać na ruch w sieci, np. blokując dostęp urządzeniom niskiej priorytetu lub w sytuacjach awaryjnych.

Definicja i podstawowe funkcje cell barring

Blokada komórkowa to mechanizm sieciowy umożliwiający operatorowi wyłączenie lub ograniczenie dostępu urządzeń do wybranych komórek w sieci radiowej. W praktyce oznacza to, że urządzenie próbuje się zarejestrować lub połączyć, lecz komórka odmawia zgody na ten proces, wysyłając odpowiedni komunikat barring.

• Kontrola dostępu: Zapobiega rejestracji i wywołaniu usług w określonych komórkach.
• Zarządzanie przeciążeniem: Pozwala ograniczyć ruch w zatłoczonych obszarach.
• Wdrożenia polityk sieciowych: Umożliwia selektywną obsługę różnych klas użytkowników.
• Ochrona sieci: Blokuje urządzenia w przypadkach zagrożeń bezpieczeństwa lub awarii.

Mechanizm działania cell barring w 5G

W sieciach 5G blokada komórkowa realizowana jest na poziomie warstwy radiowej i protokołów sygnalizacyjnych. Proces rozpoczyna się, gdy urządzenie próbuje nawiązać połączenie lub zarejestrować się w danej komórce (gNB – next-generation NodeB).

1. Urządzenie inicjuje procedurę dostępu do sieci (Random Access Procedure lub Registration Request).
2. gNB ocenia aktualne warunki sieci i polityki dostępu, sprawdzając m.in. status barring dla danej klasy usług i typów urządzeń.
3. Jeśli dostęp jest zablokowany, gNB odpowiada komunikatem barring (np. odpowiedź RRC z informacją o barring timer).
4. Urządzenie odrzuca próbę rejestracji lub połączenia i czeka określony czas (barring timer) przed ponowną próbą.
5. Po wygaśnięciu timera urządzenie może ponowić próbę dostępu, aż do momentu odblokowania lub sukcesu rejestracji.

W praktyce informacje o barring mogą być dynamicznie przesyłane w wiadomościach systemowych, takich jak SIB (System Information Block), które definiują parametry barring dla różnych usług i klas urządzeń.

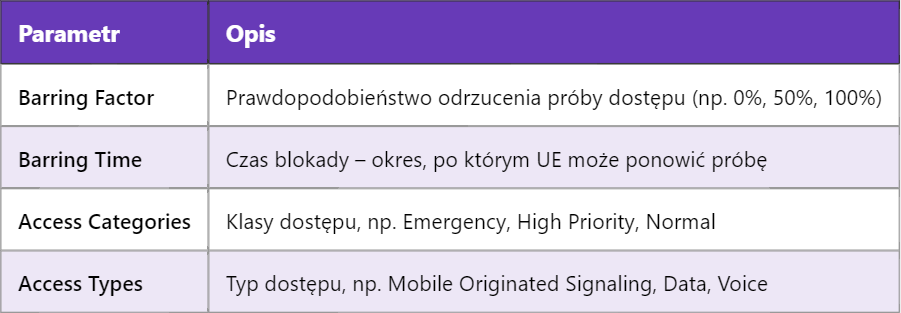

Parametry i klasy barring w 5G

Sieć 5G definiuje różne klasy barring oraz parametry, które umożliwiają precyzyjne sterowanie dostępem. Główne z nich to:

Dzięki takim parametrom operator może np. zablokować dostęp normalnym użytkownikom w przypadku przeciążenia, jednocześnie pozwalając na rejestrację i obsługę połączeń alarmowych.

Różnice w stosunku do blokady w sieciach wcześniejszych generacji

Mechanizm cell barring w 5G jest rozwinięciem i udoskonaleniem rozwiązań znanych z LTE i 3G. Kluczowe różnice to:

• Większa granularność: Możliwość definiowania barring na poziomie różnych typów usług, priorytetów oraz klas urządzeń.
• Dynamiczne sterowanie: Parametry barring mogą być aktualizowane szybciej i bardziej elastycznie, w czasie rzeczywistym.
• Integracja z mechanizmami sieci 5G: Współpraca z mechanizmami Network Slicing i QoS, co pozwala na bardziej zaawansowane zarządzanie ruchem.
• Lepsze wsparcie dla masowych urządzeń IoT: Możliwość selektywnego blokowania określonych grup urządzeń o niskim priorytecie.

Te usprawnienia wynikają z architektury 5G, która wymaga bardziej precyzyjnego i elastycznego zarządzania dostępem do sieci ze względu na różnorodność usług i typów ruchu.

Znaczenie i zastosowania praktyczne

Cell barring jest stosowany w wielu scenariuszach operacyjnych i technicznych, m.in.:

• Zarządzanie przeciążeniem: W godzinach szczytu operator może blokować dostęp nowym urządzeniom w określonych obszarach, aby nie pogarszać jakości obsługi już aktywnych sesji.
• Utrzymanie i konserwacja sieci: Podczas prac serwisowych operator może zablokować dostęp do komórek, aby uniknąć błędów rejestracji i awarii.
• Obsługa priorytetów: W sytuacjach awaryjnych sieć dopuszcza tylko urządzenia o wysokim priorytecie, np. służby ratunkowe.
• Kontrola dostępu urządzeń IoT: W celu ograniczenia ruchu generowanego przez masowe urządzenia o niskim priorytecie w celu ochrony zasobów radiowych.

Mechanizm ten jest więc nie tylko narzędziem technicznym, ale elementem strategii zarządzania jakością usług (QoS) i bezpieczeństwem w sieciach 5G.

Przykład działania cell barring w sytuacji przeciążenia

Wyobraźmy sobie, że w centrum miasta nastąpiło nagłe przeciążenie sieci spowodowane dużą liczbą użytkowników korzystających z usług mobilnych. Operator może ustawić następujące parametry barring dla wybranej komórki:

W tym układzie urządzenia klasy „Normal” są całkowicie blokowane przez 2 minuty, co pozwala na odciążenie sieci i utrzymanie usług dla krytycznych i priorytetowych użytkowników. Po upływie barring time urządzenia ponawiają próby rejestracji.

Integracja cell barring z architekturą 5G

Cell barring jest ściśle powiązany z architekturą 5G, zwłaszcza z jej nowymi elementami:

• gNB (next-generation NodeB): To w stacji bazowej gromadzone i przetwarzane są informacje o barring.
• AMF (Access and Mobility Management Function): Współpracuje z gNB, aby realizować polityki dostępu i uwierzytelniania.
• Network Slicing: Cell barring może być stosowany selektywnie w ramach wybranych slice’y, dzięki czemu różne usługi otrzymują indywidualne reguły dostępu.
• Policy Control Function (PCF): Definiuje reguły barring zgodne z politykami operatora.

Dzięki temu cell barring jest elementem bardziej rozbudowanego systemu zarządzania zasobami, zapewniającym elastyczność i skalowalność działania sieci 5G.

Podsumowanie

Blokada komórkowa (cell barring) w 5G to zaawansowany mechanizm kontroli dostępu, który pozwala operatorom zarządzać ruchem i zasobami radiowymi w sieci. Dzięki precyzyjnym parametrom i dynamicznemu sterowaniu możliwe jest selektywne blokowanie urządzeń w określonych komórkach, co poprawia jakość usług oraz zapewnia bezpieczeństwo i stabilność działania sieci. Mechanizm ten jest kluczowym elementem nowoczesnej architektury 5G, współpracując z innymi funkcjami, takimi jak Network Slicing i QoS.
