Wpływ wartości MPR i CINR na przepustowość LTE

Wpływ wartości MPR i CINR na przepustowość LTE

Dziś przyjrzymy się, jak wartości MPR (Maximum Power Reduction) oraz CINR (Carrier to Interference plus Noise Ratio) wpływają na przepustowość w sieciach LTE. Temat ten ma kluczowe znaczenie dla inżynierów sieci i specjalistów od optymalizacji, ponieważ parametry te bezpośrednio wpływają na efektywność transmisji danych oraz jakość usług świadczonych użytkownikom końcowym.

Podstawowe pojęcia i zależności

W kontekście LTE, przepustowość jest determinowana przez wiele czynników, w tym przez szerokość pasma, liczbę używanych zasobów radiowych (RB – Resource Blocks), modulację i kodowanie (MCS – Modulation and Coding Scheme), jak również warunki radiowe, których wskaźnikami są między innymi CINR i MPR.

CINR to miara jakości sygnału odbieranego przez urządzenie użytkownika (UE). Jest to stosunek mocy sygnału użytecznego do sumy zakłóceń i szumów. Im wyższy CINR, tym lepsze warunki do wykorzystania bardziej zaawansowanych schematów modulacyjnych, a tym samym większa potencjalna przepustowość.

Z kolei MPR reprezentuje stopień redukcji mocy nadajnika w urządzeniu końcowym. Jest stosowany głównie w celu kontroli emisji sygnału poza pasmem oraz minimalizacji zakłóceń międzykomórkowych. Wartość MPR wpływa na moc efektywnie wysyłaną przez urządzenie, a tym samym na siłę sygnału odbieranego przez eNodeB.

Zależność między CINR, MCS a przepustowością

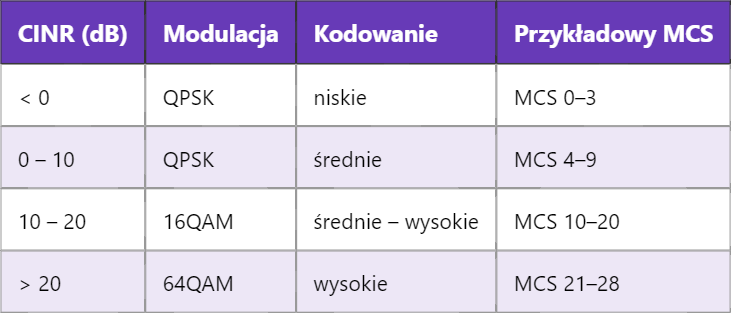

System LTE dynamicznie dostosowuje schemat modulacji i kodowania do warunków kanału radiowego. CINR jest jednym z głównych parametrów wpływających na dobór MCS. Poniższa tabela przedstawia orientacyjne przedziały CINR przypisane do najczęściej stosowanych MCS:

Wyższy CINR umożliwia wybór wyższych poziomów modulacji (np. 64QAM) oraz bardziej agresywnego kodowania, co prowadzi do zwiększenia liczby bitów przesyłanych na symbol, a w efekcie do wzrostu przepustowości.

Wpływ MPR na efektywną moc transmisji

MPR ma pośredni wpływ na przepustowość. Redukcja mocy nadajnika (np. o 1-3 dB) obniża poziom sygnału odbieranego przez stację bazową, co może prowadzić do zmniejszenia CINR. W rezultacie system może zostać zmuszony do zastosowania bardziej konserwatywnego MCS, co skutkuje niższą przepustowością.

W szczególności w sytuacjach interferencyjnych (np. w obszarach granicznych między komórkami), stosowanie MPR w UE pozwala na ograniczenie zakłóceń, ale jednocześnie może pogorszyć jakość łącza uplink.

Zestawienie wpływu parametrów na przepustowość

Aby lepiej zrozumieć wpływ MPR i CINR, warto rozważyć przypadek testowy z uwzględnieniem różnych wartości tych parametrów:

Jak widać, nawet niewielka zmiana wartości MPR może skutkować zauważalnym spadkiem efektywnej przepustowości, szczególnie przy granicznych wartościach CINR.

Wpływ dynamicznych warunków radiowych

System LTE jest zaprojektowany do działania w bardzo zróżnicowanych warunkach propagacyjnych. W praktyce warunki te są zmienne – zależą od lokalizacji UE, ruchu użytkownika, obecności przeszkód fizycznych, oraz zagęszczenia komórek. Wysoka zmienność CINR powoduje, że system często musi zmieniać MCS w czasie rzeczywistym. Funkcja HARQ (Hybrid Automatic Repeat Request) wspomaga transmisję w przypadku błędów, jednak również wpływa na opóźnienia i efektywną przepustowość.

W zakresie uplink, gdzie MPR odgrywa większą rolę, użytkownik musi utrzymywać odpowiedni balans pomiędzy mocą emisji a żywotnością baterii. Zbyt niskie wartości MPR skutkują mniejszą interferencją, ale też niższym CINR na wejściu stacji bazowej, co może ograniczyć efektywną transmisję danych.

Strategie optymalizacji

Optymalizacja przepustowości LTE wymaga podejścia wielopoziomowego. W praktyce operatorzy analizują mapy CINR oraz rozkład MPR w sieci, aby dostroić parametry planowania radiowego, dobór schematów modulacyjnych oraz konfigurację handoverów. Na poziomie urządzenia końcowego istotne są także ustawienia antenowe, tryby MIMO oraz algorytmy zarządzania mocą.

Dobór właściwych wartości MPR jest kompromisem pomiędzy jakością usług a zakłóceniami w sieci. W urządzeniach klasy premium stosuje się dynamiczne algorytmy adaptacyjne, które na bieżąco dostosowują poziom emisji w zależności od warunków kanałowych oraz priorytetu ruchu.

Na poziomie sieci kluczowe są także techniki typu inter-cell interference coordination (ICIC), które minimalizują wpływ MPR na sąsiednie komórki, umożliwiając jednocześnie uzyskanie wyższej efektywności widmowej.

Podsumowanie

Wpływ wartości CINR i MPR na przepustowość LTE jest istotny i wielowymiarowy. CINR określa możliwości wykorzystania wysokiej modulacji i szybkiego kodowania, natomiast MPR wpływa na efektywną moc nadawczą, a więc także na jakość odbioru i wybór MCS. Oba parametry są dynamiczne i silnie związane z warunkami środowiskowymi oraz projektową konfiguracją sieci.
