Uplink i Downlink w LTE – różnice i zastosowania
Dziś przyjrzymy się kluczowym aspektom działania łączy uplink (UL) i downlink (DL) w technologii LTE. Zrozumienie ich funkcji, sposobu transmisji oraz charakterystyki fizycznej i logicznej pozwala lepiej zrozumieć architekturę i efektywność systemów komunikacji mobilnej czwartej generacji.
Podstawowe definicje i kontekst działania
W systemie LTE transmisja danych odbywa się w dwóch kierunkach:
- Uplink (UL) – transmisja od urządzenia użytkownika (UE) do stacji bazowej (eNodeB).
- Downlink (DL) – transmisja od stacji bazowej (eNodeB) do urządzenia użytkownika (UE).
Ruch w kierunku downlinku dominuje w większości zastosowań konsumenckich, takich jak przeglądanie stron internetowych, strumieniowanie wideo czy pobieranie plików. Z kolei uplink odgrywa kluczową rolę m.in. w usługach wysyłania danych, wideokonferencji czy aplikacjach M2M i IoT, gdzie dane są regularnie przesyłane z urządzenia do sieci.
Charakterystyka fizyczna i pasma częstotliwości

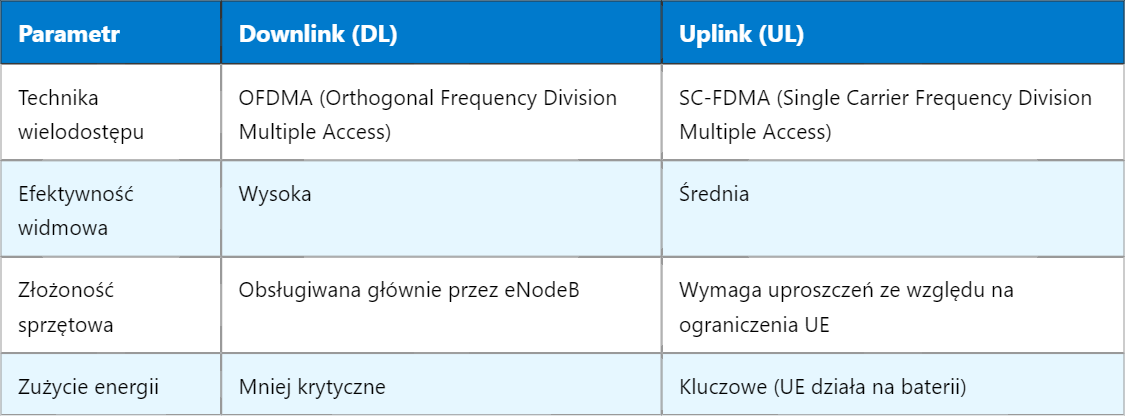

LTE wykorzystuje różne techniki dostępu i modulacji w UL i DL:
OFDMA w DL umożliwia elastyczną alokację zasobów i wysoką efektywność przy transmisji wielu strumieni jednocześnie. W UL zastosowano SC-FDMA głównie ze względu na niższy Peak-to-Average Power Ratio (PAPR), co jest korzystne dla energooszczędnych nadajników w urządzeniach końcowych.
Struktura ramki i przydział zasobów
System LTE bazuje na strukturze ramkowej, gdzie każda ramka trwa 10 ms i dzieli się na 10 slotów po 0,5 ms. Alokacja zasobów dla UL i DL odbywa się dynamicznie na podstawie informacji przekazywanych przez scheduler w stacji bazowej.
W trybie FDD (Frequency Division Duplex), uplink i downlink działają na różnych częstotliwościach, co eliminuje zakłócenia międzykanałowe. W trybie TDD (Time Division Duplex), ten sam kanał czasowo dzieli się na UL i DL, co wymaga synchronizacji czasowej między urządzeniami.
Tryb duplex | Użycie pasma | Zastosowania |
---|---|---|
FDD | Równoczesny UL i DL na różnych częstotliwościach | Typowy dla sieci komercyjnych |
TDD | Wspólne pasmo z podziałem czasowym | Częsty w sieciach prywatnych i IoT |
Planowanie i kontrola transmisji
W downlinku kontrolę nad alokacją zasobów sprawuje eNodeB, który decyduje, kiedy i w jaki sposób dane zostaną przesłane do poszczególnych UE. Scheduler opiera się na algorytmach takich jak round-robin, proportional fair czy max-C/I.
W uplinku, mimo że decyzja o transmisji zapada również w eNodeB, urządzenie użytkownika musi zainicjować żądanie zasobów (SR – Scheduling Request) i dopiero po ich przydzieleniu może rozpocząć transmisję danych.
Wydajność i kierunkowość ruchu
W praktyce większość aplikacji generuje większy ruch w kierunku DL niż UL. Przykład: strumieniowanie wideo generuje ponad 90% danych w kierunku DL, a jedynie niewielkie ilości w UL (kontrola, zapytania DNS, ACK).
Z tego powodu operatorzy projektują sieci z większymi pasmami dla DL lub stosują asymetryczne konfiguracje TDD, gdzie większość zasobów czasowych przypada na downlink.
QoS i zarządzanie ruchem
W LTE za jakość transmisji odpowiadają klasy QoS (Quality of Service). W UL i DL mogą być stosowane różne priorytety dla poszczególnych strumieni, np. VoIP, wideo, dane aplikacyjne.
W downlinku QoS kontrolowane jest w eNodeB poprzez kolejkowanie i kontrolę przepustowości, a w uplinku eNodeB informuje UE o dostępnych zasobach i priorytetach transmisji. W ten sposób zapewniana jest synchronizacja jakości usług w obu kierunkach.
Aspekty techniczne kodowania i modulacji
W LTE stosowane są adaptacyjne schematy modulacji i kodowania (AMC – Adaptive Modulation and Coding), zależne od jakości kanału. W obu kierunkach możliwe są różne poziomy modulacji: QPSK, 16-QAM, 64-QAM, a także 256-QAM w późniejszych wersjach.
Typ modulacji | Zastosowanie | Wymagania jakościowe |
---|---|---|
QPSK | Niski poziom sygnału | Niska przepustowość, wysoka niezawodność |
64-QAM | Średni – wysoki SINR | Wysoka przepustowość, umiarkowana niezawodność |
256-QAM | Tylko dobre warunki radiowe | Maksymalna przepustowość, niska odporność |
Stacja bazowa dobiera odpowiednią modulację w downlinku, natomiast w uplinku decyzję podejmuje UE, kierując się poleceniami eNodeB i pomiarem warunków radiowych.
Współdzielenie zasobów i interferencje
W downlinku występuje większy potencjał zakłóceń ze względu na silniejsze nadajniki eNodeB i szersze pasma transmisyjne. Interferencje międzykomórkowe mogą być tłumione poprzez techniki ICIC (Inter-Cell Interference Coordination) i eICIC w heterogenicznych sieciach.
W uplinku interferencje zależą bardziej od odległości użytkownika od stacji bazowej oraz liczby aktywnych UE. Z tego względu planowanie UL wymaga precyzyjnej kontroli mocy transmisji i harmonogramowania dostępu.
Podsumowanie funkcjonalnych różnic
Cecha | Downlink (DL) | Uplink (UL) |
---|---|---|
Sterowanie zasobami | eNodeB | eNodeB (na podstawie SR) |
Technika transmisji | OFDMA | SC-FDMA |
Energooszczędność | Mniej istotna | Krytyczna |
Struktura sygnału | Wielonośna | Pseudojednonosna |
Dominujący ruch | Treści multimedialne, strony, aplikacje | Wysyłanie danych, kontrola, VoIP |
Uplink i downlink w LTE realizują tę samą funkcję – przesyłanie danych – ale w zupełnie odmienny sposób techniczny, dostosowany do warunków energetycznych, widmowych i funkcjonalnych po stronie urządzenia i sieci.
Jeśli interesuje Cię, jak uplink i downlink są rozwijane w 5G i czym różnią się ich architektury w nowoczesnych systemach, sprawdź powiązany temat dotyczący transmisji UL/DL w sieciach 5G.
