Specyfikacje E-UTRA i E-UTRAN w systemie LTE

Specyfikacje E-UTRA i E-UTRAN w systemie LTE

Dziś przyjrzymy się technicznym różnicom i wspólnym cechom dwóch kluczowych elementów systemu LTE: E-UTRA (Evolved Universal Terrestrial Radio Access) oraz E-UTRAN (Evolved Universal Terrestrial Radio Access Network). Chociaż pojęcia te są często używane zamiennie, pełnią różne funkcje w architekturze sieci i mają odrębne specyfikacje. Zrozumienie ich roli jest istotne dla każdego, kto analizuje strukturę i działanie sieci komórkowej czwartej generacji.

Rola i definicje

E-UTRA odnosi się wyłącznie do interfejsu radiowego wykorzystywanego w LTE. To zestaw technologii i parametrów definiujących fizyczną i logiczną warstwę dostępu radiowego między urządzeniem użytkownika (UE – User Equipment) a infrastrukturą sieciową.

Z kolei E-UTRAN odnosi się do całego systemu dostępu radiowego, obejmującego elementy infrastruktury po stronie sieci: głównie stacje bazowe eNodeB, ich funkcje oraz wzajemne połączenia. E-UTRAN to architektura, natomiast E-UTRA to technologia wykorzystywana w tej architekturze.

Podstawowe komponenty i zależności

Warstwy protokołowe

W E-UTRA zaimplementowano pełen stos protokołów dla interfejsu radiowego, zorganizowany według modelu warstwowego:

• PHY (Physical Layer): odpowiada za modulację, kodowanie kanałowe, synchronizację i transmisję na poziomie fal radiowych.
• MAC (Medium Access Control): zarządza dostępem do kanału radiowego, ustala priorytety, planuje zasoby.
• RLC (Radio Link Control): zapewnia retransmisję, segmentację i składanie danych.
• PDCP (Packet Data Convergence Protocol): kompresja nagłówków IP, szyfrowanie danych i ochrona integralności.

W przypadku E-UTRAN, warstwy te są realizowane w ramach eNodeB, który pełni funkcję zintegrowaną – nie ma osobnych kontrolerów (jak np. w 3G, gdzie istniał RNC – Radio Network Controller).

Przepływ informacji

E-UTRA działa wyłącznie w obrębie interfejsu radiowego – dane użytkownika oraz sygnalizacja są przesyłane pomiędzy UE i eNodeB za pomocą kanałów fizycznych i logicznych, takich jak:

• PRB – Physical Resource Block
• DL-SCH/UL-SCH – Downlink/Uplink Shared Channel
• PDCCH – Physical Downlink Control Channel

E-UTRAN koordynuje ten proces na poziomie architektury sieciowej. Przykładowo, w sytuacji zmiany komórki (handover), E-UTRAN zarządza komunikacją między eNodeB poprzez interfejs X2 oraz interfejs S1 z EPC (Evolved Packet Core).

Funkcjonalności i zarządzanie

Implementacja i interoperacyjność

Jednym z kluczowych aspektów różnicujących E-UTRA i E-UTRAN jest ich implementacja w środowisku sieciowym. E-UTRA jako zestaw technologii może być analizowany niezależnie od konkretnego sprzętu. Działa w określonym paśmie (np. LTE Band 3 – 1800 MHz), przy konkretnym kanale (np. 10 MHz), i realizuje wymagania zgodne z 3GPP.

Z kolei E-UTRAN wymaga konfiguracji wielu komponentów fizycznych i logicznych – od instalacji eNodeB, przez konfigurację sąsiedztw (neighbor relations), aż po połączenie z EPC. Jest to warstwa, która integruje E-UTRA z całym środowiskiem sieciowym, umożliwiając dostęp do usług internetowych, IMS czy zarządzanie zasobami radiowymi i ruchem.

Przykład zastosowania

Wyobraźmy sobie scenariusz, w którym użytkownik przemieszcza się między komórkami w mieście. E-UTRA odpowiada za utrzymanie komunikacji z UE w każdej chwili, zapewniając stabilność transmisji w warstwie radiowej. W momencie zmiany komórki, to E-UTRAN koordynuje cały proces: identyfikuje sąsiednią komórkę, przekazuje kontekst sesji do nowego eNodeB i synchronizuje przepływ danych. Ten przykład ilustruje, jak obie technologie współdziałają.

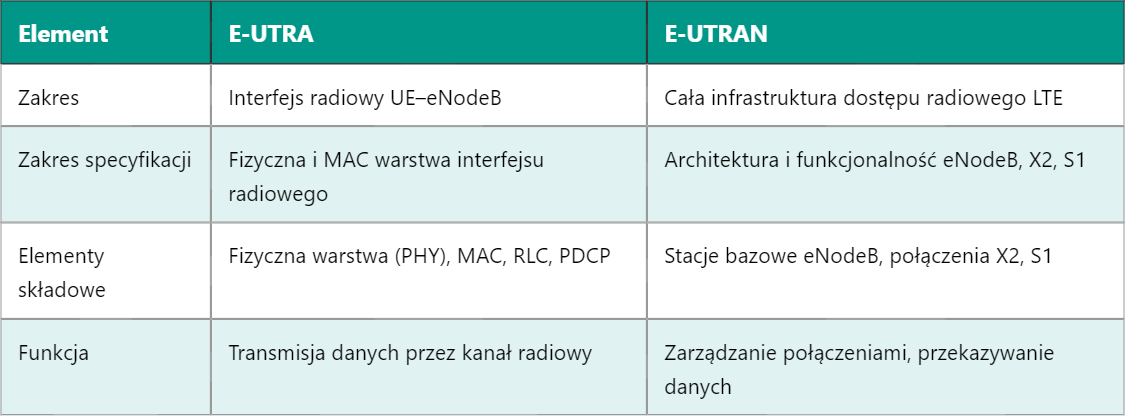

Podsumowanie porównawcze

Znajomość tych różnic ma znaczenie przy planowaniu sieci, analizie wydajności, optymalizacji pokrycia czy wdrażaniu funkcji takich jak handover lub MIMO. E-UTRA to fundament transmisji, natomiast E-UTRAN to szkielet operacyjny zarządzający tym fundamentem.

Dla pogłębienia wiedzy warto także zapoznać się z różnicami między eNodeB i gNodeB w kontekście migracji do sieci 5G.
