SNR i CNR – kluczowe różnice w analizie sygnału
Dziś przyjrzymy się dwóm istotnym parametrom wykorzystywanym w analizie sygnałów – SNR (Signal-to-Noise Ratio) oraz CNR (Carrier-to-Noise Ratio). Choć na pierwszy rzut oka mogą wydawać się zbliżone, pełnią różne funkcje i stosowane są w odmiennych kontekstach. Zrozumienie tych różnic jest niezbędne zarówno dla inżynierów pracujących z systemami radiowymi, jak i specjalistów analizujących transmisję danych w sieciach cyfrowych czy optycznych.
Podstawowe definicje i znaczenie
SNR (stosunek sygnału do szumu) określa jakość sygnału w porównaniu do tła szumowego obecnego w systemie. Wartość ta wyrażana jest najczęściej w decybelach (dB) i im jest wyższa, tym lepsza jakość sygnału. SNR znajduje zastosowanie głównie w elektronice analogowej, przetwarzaniu sygnałów oraz transmisji danych.
CNR (stosunek nośnej do szumu) to parametr bardziej specyficzny – dotyczy relacji mocy fali nośnej (czyli zmodulowanego sygnału radiowego) do mocy szumu w danym paśmie. Również wyrażany w dB, ma kluczowe znaczenie w telekomunikacji satelitarnej, radiowej i cyfrowej, gdzie sygnał przesyłany jest na fali nośnej.
Różnice funkcjonalne i interpretacyjne
Choć oba wskaźniki mierzą relację między sygnałem a szumem, ich zastosowanie i kontekst analizy są różne. SNR odnosi się do całkowitego poziomu użytecznego sygnału – niezależnie od tego, czy jest to mowa, obraz czy dane cyfrowe – i pokazuje, jak bardzo dominuje on nad szumem. CNR z kolei skupia się na sygnale nośnym, czyli sinusoidzie będącej podstawą transmisji modulowanej.
W praktyce oznacza to, że SNR może być mierzony również w systemach, gdzie nie ma klasycznej modulacji falą nośną, np. w torach wideo czy systemach komputerowych. CNR zaś zakłada istnienie sygnału nośnego, dlatego jest charakterystyczny dla technologii takich jak DVB-S, LTE czy transmisja satelitarna.

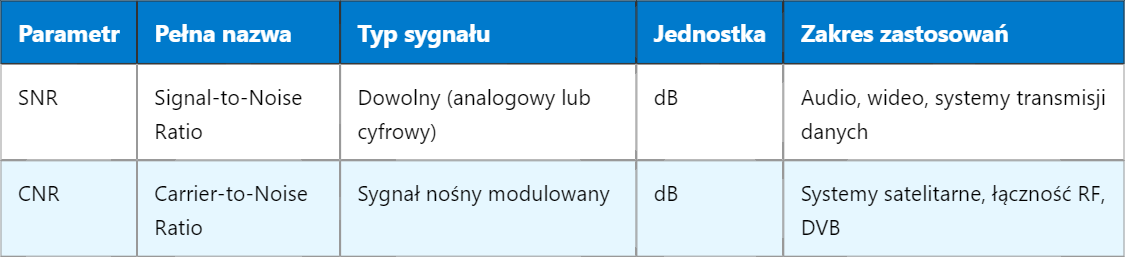

| Cecha | SNR | CNR |
|---|---|---|
| Wymaga obecności nośnej | Nie | Tak |
| Zastosowanie w transmisji cyfrowej | Tak | Tak |
| Typowa dziedzina zastosowań | Audio, przetwarzanie sygnałów | Telekomunikacja, radiodyfuzja |
| Interpretacja wartości | Ogólna jakość sygnału | Jakość transmisji nośnej |
Techniczne aspekty pomiaru
Pomiar SNR można przeprowadzić poprzez porównanie mocy sygnału mierzonej w obecności szumu do mocy samego szumu, najczęściej na podstawie danych z przetworników analogowo-cyfrowych lub przy użyciu oscyloskopów. Formuła ogólna wygląda następująco:
SNR = 10 × log10(Psygnału / Pszumu)
Dla CNR pomiar bazuje na analizie pasma częstotliwościowego, gdzie oddziela się komponent nośny od otaczającego go szumu. Często wykorzystuje się tu analizatory widma, które pozwalają na precyzyjne oszacowanie mocy fali nośnej i szumu w tym samym paśmie. Równanie jest analogiczne:
CNR = 10 × log10(Pnośnej / Pszumu)
Praktyczne znaczenie i wpływ na jakość transmisji
Wysoka wartość SNR oznacza, że odbiornik ma łatwość w dekodowaniu i przetwarzaniu sygnału. W systemach audio przekłada się to na czystość dźwięku, a w systemach wideo – na brak zakłóceń i artefaktów. W transmisji danych cyfrowych niski SNR zwiększa liczbę błędów transmisji, wymuszając korekcję błędów lub retransmisję pakietów.
Dla CNR sytuacja wygląda podobnie, lecz szczególnie ważna jest w systemach modulacji, gdzie zniekształcenie fali nośnej prowadzi bezpośrednio do błędów demodulacji. Na przykład w transmisji DVB-S, jeśli CNR spadnie poniżej określonego progu, dekoder nie będzie w stanie zrekonstruować danych. Systemy telewizji cyfrowej często wymagają minimalnego CNR na poziomie 12–15 dB, aby zapewnić nieprzerwaną transmisję.
Współzależność i możliwe nieporozumienia
Często błędnie zakłada się, że SNR i CNR są wymienne, co prowadzi do nieporozumień w analizach. W praktyce mogą istnieć sytuacje, gdzie CNR jest wysoki, ale SNR jest niski – np. gdy sama fala nośna jest silna, ale sygnał zmodulowany (np. dźwięk lub dane) jest zagłuszony wewnętrznymi zakłóceniami.
Przykładowo: w przypadku transmisji radiowej z mocnym sygnałem nośnym, ale dużym szumem w kanale danych, CNR będzie wysoki, a SNR – niski. To pokazuje, że oba wskaźniki muszą być interpretowane kontekstowo i nie powinny być traktowane jako zamienniki.
Zakończenie
Zrozumienie różnic między SNR a CNR pozwala dokładniej analizować jakość transmisji sygnałów w różnych systemach – od audio, przez sieci bezprzewodowe, aż po telewizję satelitarną. Oba parametry, choć powiązane, odnoszą się do innych aspektów sygnału i wymagają odrębnych metod pomiaru i interpretacji.
Dla pogłębienia tematu warto również zapoznać się z analizą parametru BER – wskaźnika błędów transmisji bitów.
