Dziś przyjrzymy się dwóm podstawowym typom anten wykorzystywanych w systemach radiokomunikacyjnych – antenom aktywnym i pasywnym. Choć ich podstawowa rola jest zbliżona, czyli służą do emisji lub odbioru fal elektromagnetycznych, ich budowa i działanie znacznie się różnią. Zrozumienie tych różnic jest kluczowe przy projektowaniu i doborze anten do konkretnych zastosowań.

Podstawowe definicje

• Anteny pasywne to konstrukcje, które nie posiadają elementów wzmacniających sygnał. Ich zadaniem jest jedynie kierowanie, odbieranie lub nadawanie sygnału bez dodatkowego zasilania.
• Anteny aktywne zawierają wbudowane układy elektroniczne, takie jak wzmacniacze niskoszumowe (LNA) lub inne elementy aktywne, które poprawiają parametry sygnału, zazwyczaj wymaga to zasilania zewnętrznego.

Konstrukcja anten pasywnych

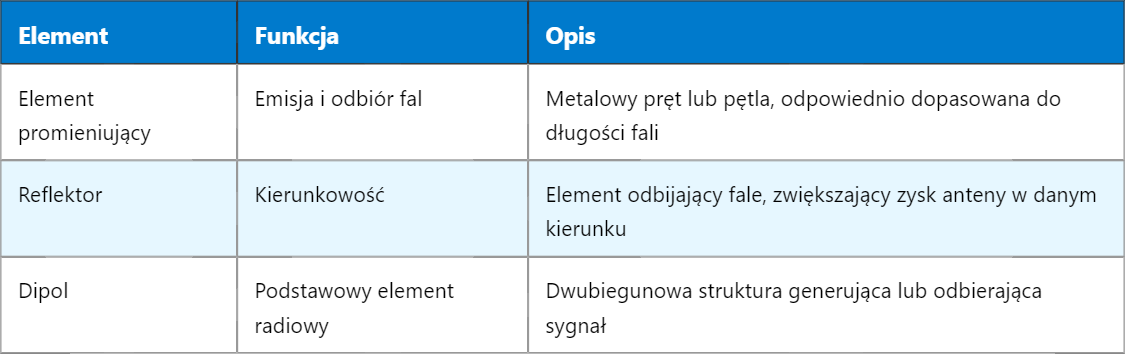

Anteny pasywne składają się głównie z elementów metalowych o określonym kształcie i rozmiarze, dostosowanym do częstotliwości pracy. Typowe przykłady to dipole, pętlowe, Yagi-Uda czy reflektorowe anteny paraboliczne. Ich zadaniem jest konwersja sygnału elektrycznego na falę elektromagnetyczną i odwrotnie, bez ingerencji w moc sygnału.

W antenach pasywnych ważne jest odpowiednie dopasowanie impedancji, by zminimalizować straty energii i odbicia sygnału. Ze względu na brak wzmacniaczy, parametry takie jak zysk i czułość są ograniczone do fizycznych właściwości konstrukcji.

Konstrukcja anten aktywnych

Anteny aktywne bazują na podobnej podstawowej konstrukcji mechanicznej co anteny pasywne, lecz są uzupełnione o układy elektroniczne. Najczęściej umieszczany jest przedwzmacniacz niskoszumowy w pobliżu elementu promieniującego, co pozwala na wzmocnienie sygnału już na etapie jego odbioru, minimalizując straty w przewodach.

Dzięki wbudowanym wzmacniaczom anteny aktywne poprawiają efektywny zasięg systemu oraz jakość odbieranego sygnału. Takie rozwiązania są szczególnie przydatne w warunkach słabego sygnału lub przy długich liniach transmisyjnych, gdzie tłumienie kabla znacznie obniża moc sygnału.

Różnice funkcjonalne

• Wzmocnienie sygnału: Anteny aktywne oferują wzmocnienie sygnału, co pozwala na lepszy odbiór przy słabych poziomach sygnału. Anteny pasywne nie mają takiej możliwości.
• Zasilanie: Anteny aktywne wymagają zasilania (np. zewnętrznego źródła lub przez kabel sygnałowy), natomiast anteny pasywne działają bez żadnego dodatkowego źródła energii.
• Wrażliwość na uszkodzenia: Anteny aktywne mogą być bardziej podatne na awarie ze względu na obecność elementów elektronicznych, podczas gdy anteny pasywne są prostsze i bardziej trwałe.
• Złożoność i koszt: Konstrukcja anten aktywnych jest bardziej skomplikowana i kosztowna ze względu na układy wzmacniające i potrzebę zasilania.
• Stosowanie: Anteny aktywne znajdują zastosowanie w systemach wymagających poprawy jakości odbioru, np. w telewizji satelitarnej, radiokomunikacji mobilnej, a pasywne dominują w prostych instalacjach i systemach o dużych mocach nadawczych.

Zastosowania i konsekwencje konstrukcyjne

W praktyce wybór między anteną aktywną a pasywną zależy od wymagań systemu. W miejscach o słabym sygnale lub tam, gdzie długość kabla znacząco tłumi sygnał, anteny aktywne są często niezbędne. Wzmacniacz umieszczony tuż przy antenie pozwala zachować wysoką jakość odbioru.

W przypadku anten pasywnych ich prostota i brak konieczności zasilania sprawiają, że są bardziej niezawodne i łatwe w montażu. Stosuje się je często w instalacjach o dużej mocy, np. nadajnikach radiowych, gdzie sygnał jest silny i nie wymaga dodatkowego wzmocnienia.

Warto zauważyć, że rozwój technologii półprzewodnikowych pozwolił na coraz mniejsze i bardziej energooszczędne układy wzmacniające, co znacząco rozszerzyło możliwości anten aktywnych. Jednak ich użytkowanie zawsze wiąże się z koniecznością zarządzania zasilaniem i ochroną elektronicznych komponentów.

Podsumowanie

Różnice konstrukcyjne między antenami aktywnymi a pasywnymi wynikają przede wszystkim z obecności lub braku elementów wzmacniających sygnał. Anteny pasywne są prostsze i bardziej trwałe, lecz nie poprawiają jakości sygnału w miejscu odbioru. Anteny aktywne, wyposażone w układy elektroniczne, podnoszą efektywność odbioru i nadają się do trudniejszych warunków, ale wymagają zasilania i większej dbałości o komponenty.

Wybór odpowiedniego typu anteny zależy od konkretnej aplikacji, warunków pracy i oczekiwań co do jakości sygnału. Znajomość tych różnic pozwala zoptymalizować systemy radiowe pod kątem wydajności, kosztów i trwałości.
