Rola MCS w optymalizacji transmisji w LTE i NR

Dziś przyjrzymy się, jak kluczowe znaczenie ma MCS – czyli Modulation and Coding Scheme – w technologii LTE oraz NR (New Radio, czyli 5G). Schemat modulacji i kodowania to jeden z najważniejszych mechanizmów decydujących o szybkości i jakości transmisji danych w sieciach komórkowych. W praktyce, to właśnie MCS w dużej mierze odpowiada za to, jak wydajnie terminal końcowy komunikuje się ze stacją bazową w zmiennych warunkach radiowych.

Podstawowe założenia działania MCS

MCS definiuje sposób, w jaki dane są przesyłane na poziomie fizycznym. Obejmuje on dwie główne składowe: rodzaj modulacji oraz stopień kodowania kanałowego. Modulacja odpowiada za przekształcanie danych binarnych w sygnały analogowe, natomiast kodowanie służy zabezpieczeniu transmisji poprzez dodanie nadmiarowości umożliwiającej korekcję błędów.

W LTE i NR wykorzystywane są głównie trzy techniki modulacji:

• QPSK (Quadrature Phase Shift Keying)
• 16QAM (16-level Quadrature Amplitude Modulation)
• 64QAM i 256QAM w NR dla wyższych przepływności

Każda z tych modulacji różni się liczbą bitów przesyłanych na symbol – od 2 bitów w QPSK do 8 bitów w 256QAM. Im wyższa modulacja, tym większa przepustowość, ale też większa wrażliwość na zakłócenia i spadki SINR (Signal-to-Interference-plus-Noise Ratio).

Dobór MCS w czasie rzeczywistym

System dynamicznie wybiera odpowiedni poziom MCS w oparciu o aktualne warunki radiowe użytkownika. Jest to proces znany jako link adaptation. Algorytm wykorzystuje informacje zwrotne, takie jak CQI (Channel Quality Indicator), aby dobrać optymalny poziom modulacji i kodowania. Zbyt niski poziom skutkuje niewykorzystanym potencjałem kanału, natomiast zbyt wysoki prowadzi do retransmisji.

W praktyce MCS opisuje kombinację dwóch parametrów:

• Rodzaj modulacji (np. QPSK, 16QAM, 64QAM)
• Stopień kodowania (wyrażony jako code rate, np. 1/3, 3/4)

Dobór MCS odbywa się na poziomie transportowym i zależy od wielu czynników: ruchu w komórce, lokalizacji użytkownika, zakłóceń i propagacji fal.

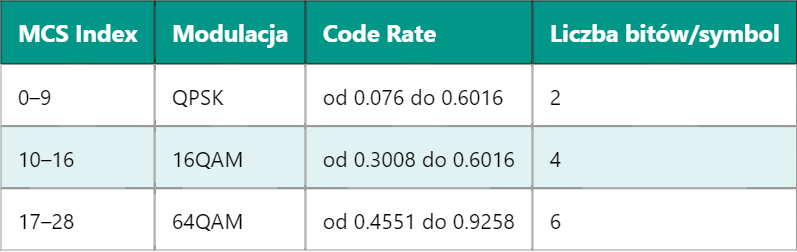

Tabela MCS – wartości dla LTE

System LTE korzysta z tabeli MCS w celu odwzorowania indeksów CQI na konkretne parametry fizyczne transmisji. Każda wartość MCS zapewnia określoną przepływność, biorąc pod uwagę dostępne zasoby radiowe (np. liczba RB – Resource Blocks).

Rozszerzony zakres MCS w NR

W systemie 5G NR wprowadzono większą elastyczność w definiowaniu MCS. Dostępne są dwie główne tabele MCS (Tabela 1 i Tabela 2), przy czym Tabela 2 pozwala na wykorzystanie 256QAM, zapewniając jeszcze wyższe przepustowości. W NR stosuje się również zróżnicowane code rate oraz dodatkowe wskaźniki modulacyjne (MCS index extension).

W przeciwieństwie do LTE, gdzie używa się jednego domyślnego zbioru MCS, w NR można dynamicznie przełączać się między tabelami MCS w zależności od warunków transmisji i poziomu wymagań QoS.

Funkcja MCS w kontekście HARQ i BLER

Ważnym aspektem związanym z MCS jest jego wpływ na wskaźnik błędów transmisji (BLER – Block Error Rate) oraz na proces retransmisji HARQ (Hybrid Automatic Repeat Request). Im wyższy MCS, tym większe ryzyko błędu transmisji, co może prowadzić do konieczności retransmisji, zwiększając opóźnienia. Dlatego system musi balansować między wydajnością a niezawodnością.

Przy wysokim BLER system automatycznie obniża MCS, co skutkuje lepszą jakością, kosztem niższej przepustowości. Analogicznie, gdy BLER utrzymuje się na niskim poziomie, MCS może być zwiększany. To mechanizm samoregulujący, który stale dopasowuje się do warunków w czasie rzeczywistym.

Porównanie MCS w LTE i NR

W systemie 5G NR zwiększono elastyczność mechanizmów adaptacyjnych, co pozwala precyzyjniej dopasowywać MCS do różnorodnych przypadków użycia – od eMBB (enhanced Mobile Broadband) po URLLC (Ultra-Reliable Low Latency Communications).

Znaczenie dla projektowania sieci

Zrozumienie i optymalizacja parametrów MCS ma kluczowe znaczenie przy planowaniu sieci komórkowych. Dobrze dobrany MCS poprawia wydajność komórki, minimalizuje opóźnienia, zwiększa efektywność spektralną i redukuje ilość retransmisji. W systemach 5G, gdzie przepływności mogą sięgać setek Mbps, dokładne sterowanie MCS jest niezbędne dla utrzymania jakości usług przy dużym zagęszczeniu użytkowników.

W implementacjach sieciowych możliwe jest stosowanie polityk MCS specyficznych dla danego profilu usług (np. strumieniowanie wideo, gry sieciowe, IoT), co pozwala na priorytetyzację ruchu w zależności od wymagań aplikacji końcowej.

Na poziomie urządzeń końcowych (UE) stosowane są również lokalne algorytmy wspierające adaptację MCS, które analizują historię transmisji, profil użytkownika i poziom zakłóceń. To pozwala na precyzyjne dostosowanie się do warunków w mikro- i makrokomórkach, nawet przy szybkim przemieszczaniu się terminala.

Jeśli temat MCS Cię zainteresował, warto również zgłębić zagadnienie CQI i jego wpływu na adaptację warstwy fizycznej.
