Dziś przyjrzymy się szczegółowo różnicom między dwoma popularnymi technikami multipleksacji stosowanymi w nowoczesnych systemach komunikacji bezprzewodowej: SC-FDMA (Single Carrier Frequency Division Multiple Access) oraz OFDMA (Orthogonal Frequency Division Multiple Access). Obie te metody są stosowane w różnych standardach komunikacyjnych, w tym w LTE i 5G, ale każda z nich ma unikalne cechy, które wpływają na jej zastosowanie w określonych scenariuszach.

Podstawowe definicje i założenia technologiczne

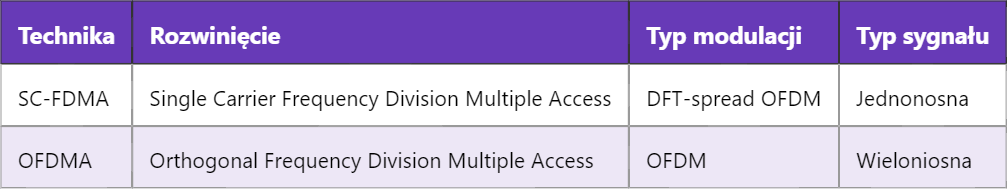

SC-FDMA i OFDMA to metody dostępu wielokrotnego z podziałem częstotliwości, które umożliwiają wielu użytkownikom jednoczesny dostęp do medium transmisyjnego. Różnice między nimi wynikają z podejścia do modulacji i alokacji zasobów częstotliwościowych, co przekłada się na efektywność energetyczną, złożoność implementacji i jakość transmisji.

Mechanizm działania

W SC-FDMA dane użytkownika przechodzą przez transformację Fouriera (DFT), co powoduje ich rozproszenie na wielu częstotliwościach przed zastosowaniem odwrotnej transformacji Fouriera (IDFT). To sprawia, że SC-FDMA zachowuje strukturę sygnału jednonosnego. Dzięki temu sygnał charakteryzuje się niższym współczynnikiem szczytowym (PAPR), co ma istotne znaczenie w kontekście transmisji uplink – czyli od urządzenia do stacji bazowej.

Z kolei OFDMA opiera się na klasycznym OFDM, w którym dane są mapowane bezpośrednio na poszczególne podnośne. Każdy użytkownik otrzymuje zestaw ortogonalnych częstotliwości, co pozwala na bardzo elastyczne zarządzanie zasobami i efektywne dopasowanie do warunków kanałowych. OFDMA znajduje główne zastosowanie w transmisji downlink – od stacji bazowej do użytkownika końcowego.

Zalety i wady każdej techniki

Alokacja zasobów i wydajność

W OFDMA każdemu użytkownikowi można dynamicznie przydzielić zbiór nieciągłych podnośnych, co umożliwia lepsze dopasowanie do dynamicznych warunków radiowych i wykorzystanie technik typu adaptive modulation and coding (AMC). Przykładowo, użytkownik bliski stacji bazowej może otrzymać więcej podnośnych i stosować modulację 64-QAM, podczas gdy użytkownik daleki otrzyma mniej zasobów, ale z modulacją o większej odporności, np. QPSK.

W przypadku SC-FDMA dostępna jest zarówno alokacja ciągła (localized FDMA – LFDMA), jak i rozproszona (interleaved FDMA – IFDMA), jednak ciągła alokacja jest dominująca ze względu na niższe wymagania obliczeniowe i mniejsze zakłócenia międzykanałowe.

Wpływ PAPR na projekt sprzętu

PAPR (Peak-to-Average Power Ratio) to kluczowy parametr wpływający na projekt wzmacniacza mocy w urządzeniach mobilnych. OFDMA generuje sygnały o wysokim PAPR, co zmusza do stosowania bardziej liniowych, ale mniej efektywnych energetycznie wzmacniaczy. W systemach SC-FDMA PAPR jest znacząco niższy, co umożliwia zastosowanie prostszych i bardziej energooszczędnych wzmacniaczy. Ma to duże znaczenie przy projektowaniu terminali mobilnych, gdzie zużycie energii musi być ściśle kontrolowane.

Zarządzanie interferencją i synchronizacją

W OFDMA konieczna jest precyzyjna synchronizacja między użytkownikami, aby utrzymać ortogonalność podnośnych. Brak synchronizacji prowadzi do interferencji międzykanałowej (ICI), co znacząco obniża jakość transmisji. Dlatego OFDMA sprawdza się najlepiej w scenariuszach z centralnym sterowaniem synchronizacją – np. w downlinku, gdzie stacja bazowa kontroluje wszystkie transmisje.

SC-FDMA jest mniej wrażliwa na niedokładności synchronizacji i interferencje, co stanowi kolejną zaletę w transmisji uplink, gdzie synchronizacja od wielu niezależnych użytkowników jest trudniejsza do zapewnienia.

Przykład zastosowania

W standardzie LTE przyjęto podejście hybrydowe: SC-FDMA stosuje się w łączu uplink, natomiast OFDMA w łączu downlink. Dzięki temu możliwe jest zoptymalizowanie wykorzystania zasobów: z jednej strony zapewnienie energooszczędnej transmisji od terminala użytkownika, z drugiej – pełna elastyczność alokacji pasma i wysokie prędkości w transmisji od stacji bazowej.

Wnioski i implikacje dla systemów nowej generacji

Wybór między SC-FDMA a OFDMA nie jest kwestią „lepszego” rozwiązania, lecz dopasowania technologii do konkretnego kontekstu zastosowania. SC-FDMA, choć bardziej złożona obliczeniowo, oferuje wyraźne korzyści w zakresie zużycia energii i emisji sygnału, co ma kluczowe znaczenie w urządzeniach mobilnych. OFDMA z kolei sprawdza się znakomicie w środowiskach wymagających elastycznego zarządzania dużą liczbą użytkowników i wysoką przepustowością.

W systemach 5G pojawiają się także dalsze wariacje tych technik, jak np. filtered OFDMA (f-OFDM) czy DFT-s-OFDM, które starają się łączyć zalety obu podejść. Ich rozwój wynika z dążenia do jeszcze lepszej adaptacji technologii do warunków kanałowych, potrzeb użytkowników oraz wymagań energooszczędności i skalowalności.
