Porównanie modulacji QPSK i 8PSK w systemach cyfrowych

Porównanie modulacji QPSK i 8PSK w systemach cyfrowych

Dziś przyjrzymy się dwóm powszechnie stosowanym modulacjom fazy: QPSK (Quadrature Phase Shift Keying) i 8PSK (8 Phase Shift Keying). Obie techniki znajdują zastosowanie w transmisji danych w systemach cyfrowych, zwłaszcza w komunikacji satelitarnej, bezprzewodowej i telewizji cyfrowej. Choć obie opierają się na zmianie fazy fali nośnej, różnią się efektywnością, odpornością na zakłócenia oraz wymaganiami co do stosunku sygnału do szumu (SNR). W artykule porównamy ich charakterystyki, przedstawimy wady i zalety oraz pokażemy, kiedy lepiej zastosować jedną z nich.

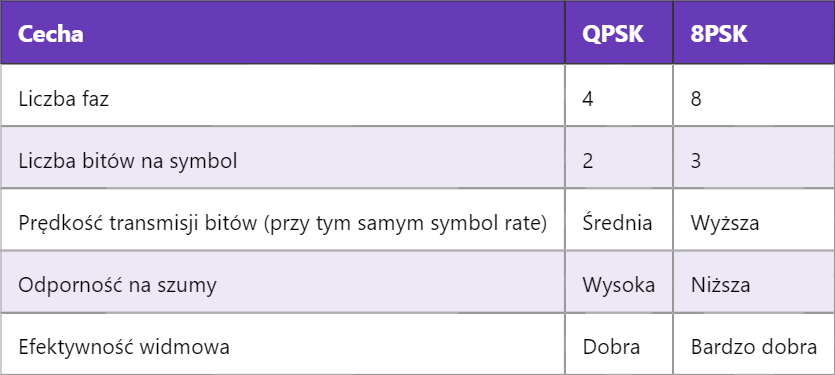

Opis ogólny obu modulacji

QPSK i 8PSK to modulacje fazowe, w których informacja cyfrowa kodowana jest poprzez zmianę fazy fali nośnej. W przypadku QPSK każdemu symbolowi przypisywane są 2 bity, natomiast w 8PSK – 3 bity na symbol. Zwiększenie liczby bitów na symbol pozwala przesłać więcej danych w tym samym czasie, ale wymaga dokładniejszego rozróżniania faz, co obniża odporność na szumy.

Struktura i działanie QPSK

QPSK dzieli płaszczyznę fazową na cztery równe części (90° każda), przypisując każdej z nich unikalną kombinację dwóch bitów. Dzięki temu możliwe jest przesyłanie 2 bitów na każdy symbol. QPSK jest znana z odporności na błędy oraz wysokiej stabilności w kanałach z zakłóceniami. W układach odbiorczych stosuje się detekcję koherentną, często wspomaganą przez układy PLL (Phase Locked Loop).

Struktura i działanie 8PSK

W 8PSK faza sygnału nośnego może przyjąć jedną z ośmiu możliwych wartości, oddzielonych o 45°. Każda wartość reprezentuje 3 bity. Dzięki temu 8PSK przesyła o 50% więcej informacji niż QPSK przy tym samym symbol rate. Zwiększona liczba stanów fazowych powoduje jednak, że różnice między nimi są mniejsze, co obniża odporność na szumy.

Odwzorowanie symboli

Symbolom w obu modulacjach przypisywane są konkretne fazy w przestrzeni zespolonej. Kluczowe znaczenie ma tu sposób przypisywania bitów – najczęściej stosuje się kodowanie Gray’a, aby minimalizować liczbę błędów przy zakłóceniach.

Analiza porównawcza odporności na błędy

Odporność modulacji na błędy zależy od minimalnej odległości między symbolami w przestrzeni fazowej. QPSK, dzięki większemu odstępowi fazowemu (90°), lepiej radzi sobie w warunkach niskiego SNR. W 8PSK odległości są mniejsze (45°), co czyni ją bardziej podatną na zakłócenia i błędy detekcji symboli.

W zastosowaniach, gdzie kanał transmisyjny jest niestabilny lub podatny na interferencje (np. w łączach mobilnych), QPSK zapewnia większą niezawodność. Natomiast w środowiskach kontrolowanych, gdzie możliwe jest zapewnienie wyższego SNR, 8PSK może oferować wyższą przepustowość przy akceptowalnym poziomie błędów.

Efektywność widmowa i zastosowania praktyczne

Efektywność widmowa to miara, ile bitów można przesłać na jednostkę szerokości pasma. 8PSK wypada tutaj lepiej, ponieważ niesie 3 bity na symbol, podczas gdy QPSK – tylko 2. Jednak wyższa efektywność jest okupiona większą wrażliwością na błędy.

QPSK jest często stosowana w transmisji satelitarnej (np. DVB-S), komunikacji LTE, Wi-Fi oraz w wojskowych systemach łączności, gdzie priorytetem jest niezawodność. 8PSK z kolei znajduje zastosowanie w DVB-S2 oraz w systemach, które pozwalają kontrolować warunki transmisji i wymagają wyższej przepustowości.

Podsumowanie wyboru modulacji

Wybór pomiędzy QPSK a 8PSK zależy od kompromisu między szybkością transmisji a odpornością na zakłócenia. QPSK sprawdza się w trudnych warunkach, gdzie jakość sygnału jest niska lub zmienna. 8PSK oferuje większą przepustowość, ale wymaga stabilnych i czystych kanałów. Projektanci systemów telekomunikacyjnych często muszą dobrać modulację zależnie od środowiska, dostępnego pasma, wymagań dotyczących przepustowości oraz dopuszczalnego poziomu błędów.

Jeśli temat Cię zainteresował, sprawdź również analizę modulacji 16QAM, która łączy fazę i amplitudę, oferując jeszcze wyższą efektywność kosztem zwiększonej złożoności.
