Dziś przyjrzymy się, jaką funkcję pełni protokół RRC (Radio Resource Control) w architekturze sieci LTE i jakie konkretne zadania realizuje w ramach zarządzania połączeniami użytkowników. RRC to kluczowy element warstwy kontrolnej, który odpowiada za sygnalizację między urządzeniem użytkownika (UE) a eNodeB (stacją bazową). W kontekście wydajności, mobilności i jakości transmisji, protokół ten jest jednym z najważniejszych składników całego stosu protokołów LTE.

Zakres działania i pozycjonowanie RRC w stosie LTE

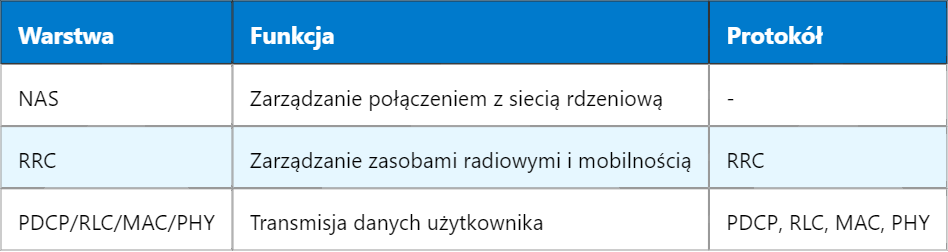

Protokół RRC funkcjonuje w warstwie 3 modelu LTE, pomiędzy warstwą PDCP a warstwą NAS (Non-Access Stratum). Odpowiada za inicjalizację, konfigurację, utrzymanie oraz zwalnianie połączeń radiowych. Działa wyłącznie w trybie sygnalizacyjnym i nie obsługuje bezpośrednio danych użytkownika – jego zadaniem jest zarządzanie stanem łącza i negocjacją parametrów.

RRC komunikuje się z warstwą NAS, przekazując komunikaty sterujące dotyczące autoryzacji, rejestracji, aktywacji usług czy aktualizacji lokalizacji. Do warstw niższych kieruje informacje o konfiguracji fizycznej warstwy radia i logiki planowania.

Stany RRC i ich znaczenie

RRC operuje w dwóch głównych stanach: RRC_IDLE oraz RRC_CONNECTED. Każdy z tych stanów reprezentuje inny poziom aktywności urządzenia mobilnego w kontekście komunikacji z siecią.

Przejście między tymi stanami jest inicjowane przez konkretne zdarzenia – np. transmisję danych, wymaganie synchronizacji, odebranie strony sieciowej (paging), czy ręczne wywołanie usługi przez użytkownika.

Funkcje realizowane przez protokół RRC

Protokół RRC odpowiada za szereg kluczowych funkcji operacyjnych, które mają wpływ na stabilność, jakość i bezpieczeństwo połączeń LTE. Poniżej zestawiono główne zadania tego protokołu:

• Konfiguracja warstwy fizycznej: definiowanie parametrów transmisji, kodowania, modulacji, a także synchronizacja czasowa.
• Zarządzanie mobilnością: przełączanie (handover) pomiędzy komórkami w ramach tej samej lub różnych częstotliwości.
• Alokacja zasobów radiowych: przydzielanie RB (Resource Blocks) na potrzeby transmisji danych.
• Zarządzanie bezpieczeństwem: inicjalizacja procedur szyfrowania i integralności danych.
• Kontrola połączeń: ustanawianie, modyfikacja i zwalnianie połączeń RRC.
• Obsługa pagingu: reagowanie na żądania sieci dotyczące lokalizacji i kontaktowania się z UE w stanie bezczynności.

Przebieg sesji RRC i wymiana sygnalizacji

Proces ustanowienia połączenia RRC rozpoczyna się od wysłania przez UE żądania połączenia (RRC Connection Request). eNodeB odpowiada wiadomością RRC Connection Setup, zawierającą szczegóły konfiguracji warstw niższych. UE potwierdza to komunikatem RRC Connection Setup Complete, co rozpoczyna sesję w stanie RRC_CONNECTED.

Dalsza wymiana sygnalizacji dotyczy m.in. przesyłu komunikatów pomiędzy NAS a eNodeB, konfiguracji kanałów logicznych, monitorowania jakości kanału oraz przekazywania informacji dotyczących sąsiednich komórek.

Rola RRC w handoverach i optymalizacji sieci

Jednym z najważniejszych zastosowań RRC jest realizacja procesu handoveru – przełączania aktywnego połączenia użytkownika między różnymi komórkami. W trybie RRC_CONNECTED UE regularnie raportuje pomiary sygnałów z sąsiednich stacji bazowych, a na podstawie tych danych eNodeB podejmuje decyzję o konieczności przełączenia. Proces ten odbywa się bez przerywania sesji użytkownika.

RRC odpowiada również za uruchamianie i zarządzanie procedurami optymalizacji, jak np. rozszerzone monitorowanie jakości sygnału (RLM – Radio Link Monitoring) czy konfigurację DRX (Discontinuous Reception), które pozwala zmniejszyć zużycie energii przez terminal.

Bezpieczeństwo i integralność komunikacji

RRC uruchamia procesy bezpieczeństwa, które obejmują negocjację algorytmów szyfrowania (np. EEA1, EEA2) oraz integralności (np. EIA1, EIA2). Te mechanizmy są aktywowane po uwierzytelnieniu terminala przez warstwę NAS. Wymiana kluczy odbywa się za pośrednictwem eNodeB, który przekazuje niezbędne informacje w ramach komunikatów RRC.

Optymalizacja parametrów transmisji

RRC umożliwia dynamiczne dopasowanie parametrów transmisyjnych w oparciu o warunki radiowe i wymagania usługowe. Obejmuje to m.in. konfigurację kanałów PDSCH, PUSCH, PRACH, zmianę konfiguracji MIMO, wybór schematu HARQ czy redefinicję priorytetów QoS. Ta elastyczność pozwala sieci LTE utrzymać wysoką efektywność transmisji nawet w warunkach przeciążenia.

Podsumowanie i powiązania z innymi funkcjami LTE

Protokół RRC jest nieodzownym elementem systemu LTE, który integruje zarządzanie sygnalizacją, mobilnością, zasobami i bezpieczeństwem w ramach jednego logicznego komponentu. Jego elastyczność i adaptacyjność stanowią podstawę stabilności sieci oraz jakości usług. Bez sprawnie działającego RRC niemożliwe byłoby zarządzanie ruchem, zapewnienie ciągłości połączeń, czy wdrożenie dynamicznych strategii planowania zasobów.

Warto również poznać dokładniej, jak protokół NAS współpracuje z RRC w ramach pełnego cyklu sesji w sieci LTE.
