Inteligentne anteny w systemie LTE – rola, działanie i korzyści

Inteligentne anteny w systemie LTE – rola, działanie i korzyści

Dziś przyjrzymy się, jak inteligentne anteny znajdują zastosowanie w technologii LTE, wpływając na jakość transmisji, pojemność sieci i efektywność zarządzania zasobami radiowymi. Skoncentrujemy się na technicznych aspektach funkcjonowania tych układów, ich typach, metodach adaptacji do warunków propagacyjnych oraz bezpośrednim wpływie na jakość usług świadczonych w sieciach 4G.

Podstawowe informacje o antenach inteligentnych

Inteligentne anteny to zaawansowane układy radiowe zdolne do dynamicznej zmiany charakterystyki promieniowania w odpowiedzi na zmieniające się warunki kanału radiowego. Działają one w oparciu o algorytmy przetwarzania sygnałów, umożliwiając kierunkową emisję i odbiór fal radiowych.

W kontekście LTE inteligentne anteny pełnią trzy główne funkcje:

• Formowanie wiązki (beamforming) – ukierunkowanie sygnału do określonego użytkownika.
• Selekcja przestrzenna – redukcja zakłóceń przez tłumienie niepożądanych kierunków.
• Wielowątkowa transmisja – wykorzystanie MIMO (Multiple Input Multiple Output) do równoległego przesyłania wielu strumieni danych.

Architektura i działanie systemów MIMO

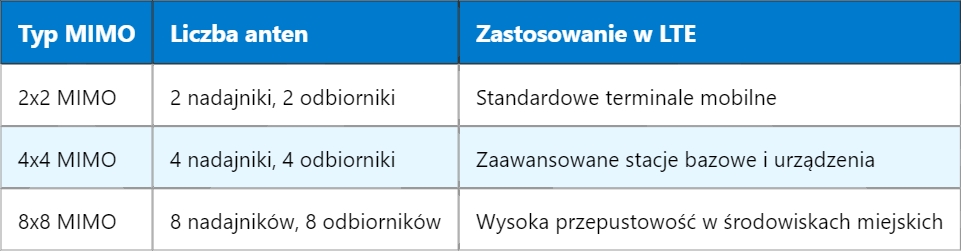

Technologia MIMO stanowi trzon działania inteligentnych anten w LTE. W zależności od konfiguracji, systemy LTE mogą wykorzystywać układy od 2×2 do nawet 8×8 anten nadawczo-odbiorczych.

MIMO umożliwia zwiększenie pojemności bez konieczności zwiększania pasma radiowego. Użycie kilku anten pozwala przesyłać różne dane tą samą częstotliwością, ale różnymi ścieżkami propagacyjnymi.

Beamforming – kluczowy mechanizm inteligentnych anten

Jednym z głównych zastosowań inteligentnych anten w LTE jest beamforming, czyli kształtowanie wiązki sygnału. Pozwala to skoncentrować energię transmitowaną w stronę konkretnego użytkownika, minimalizując zakłócenia w innych kierunkach.

W systemach LTE wykorzystywany jest beamforming adaptacyjny, oparty na informacji zwrotnej z terminali użytkowników (CSI – Channel State Information). Na podstawie tej informacji stacja bazowa dynamicznie dostosowuje amplitudy i fazy sygnałów nadawanych z różnych elementów antenowych.

Wpływ inteligentnych anten na jakość usług

Wykorzystanie inteligentnych anten w LTE przekłada się na szereg bezpośrednich korzyści:

• Zwiększenie zasięgu komórek przy tej samej mocy nadajnika.
• Lepsza jakość sygnału na obrzeżach komórek.
• Zredukowane zakłócenia międzykomórkowe (ICRI).
• Zwiększenie przepustowości na użytkownika – zwłaszcza w systemach MIMO z wieloma strumieniami danych.

Dodatkowo, inteligentne anteny poprawiają niezawodność transmisji w trudnych warunkach środowiskowych, jak np. w centrach miast czy w obszarach o wysokim zagęszczeniu użytkowników.

Zarządzanie interferencjami i adaptacja do środowiska

Dzięki właściwościom przestrzennym, inteligentne anteny odgrywają ważną rolę w redukcji interferencji w systemie LTE. Wykorzystywane są tu techniki takie jak:

1. Null Steering – wytwarzanie „dołków” promieniowania w kierunku źródeł zakłóceń.
2. Interference Alignment – synchronizacja sygnałów w taki sposób, by interferencje nakładały się w kontrolowany sposób.
3. Koordynowane formowanie wiązki – współdzielenie informacji między stacjami bazowymi (np. w sieciach typu CoMP – Coordinated MultiPoint).

Antena inteligentna w LTE nie tylko adaptuje się do zmieniającego się położenia użytkownika, ale również do zjawisk takich jak odbicia sygnału, wielodrogowość i chwilowe zaniki sygnału. Algorytmy kształtowania wiązki uwzględniają modele propagacyjne, czasowe opóźnienia i efekty Dopplera.

Integracja z planowaniem sieci LTE

Podczas projektowania sieci LTE, inteligentne anteny uwzględniane są w analizach pokrycia, planowania częstotliwości oraz konfiguracji współdzielonych komórek. Dzięki elastyczności promieniowania można minimalizować liczbę stacji bazowych, przy jednoczesnym zachowaniu wysokiej jakości usług.

W środowiskach wielokomórkowych zastosowanie technik dynamicznego beamformingu i MIMO pozwala na efektywne wykorzystanie spektrum i ograniczenie konieczności dodawania nowych warstw sieci (np. small cells).

Praktyczne wyzwania i ograniczenia

Mimo licznych zalet, zastosowanie inteligentnych anten w LTE wiąże się z pewnymi ograniczeniami:

• Wysoka złożoność obliczeniowa – konieczność szybkiego przetwarzania CSI.
• Wymagania sprzętowe – większa liczba łańcuchów RF i przetworników A/D.
• Potrzeba synchronizacji – w systemach wielostanowiskowych (np. CoMP).
• Zmienność kanału – dynamiczne warunki propagacyjne mogą ograniczać skuteczność beamformingu.

Również po stronie użytkownika, im większa liczba anten, tym bardziej złożony i kosztowny staje się terminal mobilny. To ogranicza możliwość pełnego wykorzystania zaawansowanych technik przez wszystkie urządzenia końcowe.

Przyszłe kierunki rozwoju

W kontekście przejścia do sieci 5G, rozwijane są koncepcje inteligentnych anten masywnych (Massive MIMO), które są bezpośrednim rozwinięciem idei zastosowanej w LTE. LTE-A Pro już wykorzystuje formy rozszerzonego MIMO i zaawansowane beamformingi jako pomost do pełnej infrastruktury 5G NR.

Integracja z technologiami uczenia maszynowego umożliwia dynamiczne uczenie się środowiska propagacyjnego i adaptację strategii antenowej w czasie rzeczywistym. Te rozwiązania zwiększają skuteczność i autonomię zarządzania warstwą radiową.

Jeśli interesuje Cię dalsze zgłębianie zagadnień z zakresu propagacji fal i ich modelowania w systemach mobilnych, koniecznie zapoznaj się z tematem modelowania kanałów radiowych w sieciach 4G i 5G.
