Identyfikatory Cell ID i PCI w LTE – kluczowe różnice

Identyfikatory Cell ID i PCI w LTE – kluczowe różnice

Dziś przyjrzymy się szczegółowo różnicom między Cell ID (E-UTRAN Cell Identifier) a Physical Cell ID (PCI) w sieciach LTE. Choć na pierwszy rzut oka mogą wydawać się podobne, ich funkcje i zastosowania techniczne są zupełnie różne. Zrozumienie tych dwóch parametrów jest kluczowe nie tylko dla inżynierów zajmujących się planowaniem i optymalizacją sieci, ale również dla specjalistów pracujących nad analizą pokrycia radiowego, interferencjami oraz parametrami handoveru.

Cell ID – identyfikator logiczny komórki

Cell ID (często określany jako ECI – E-UTRAN Cell Identifier) to unikalny identyfikator logiczny przypisany do każdej komórki w sieci LTE. Jest on elementem struktury identyfikacyjnej EPC (Evolved Packet Core), której celem jest jednoznaczne odróżnienie komórek w całej sieci operatora.

Cell ID to część większej struktury, która obejmuje również eNodeB ID oraz eNB Sector ID. Identyfikator ten jest wykorzystywany głównie w warstwie sieciowej, czyli podczas zestawiania połączenia, rejestracji urządzenia, identyfikacji komórki źródłowej i docelowej przy przełączeniach międzykomórkowych (handover), a także w analizach KPI i raportach technicznych.

Physical Cell ID – fizyczna identyfikacja radiowa

Physical Cell ID (PCI) to parametr funkcjonujący na poziomie warstwy fizycznej, czyli w zakresie transmisji radiowej. PCI jest wykorzystywany przez urządzenia użytkownika (UE) do wykrywania, rozróżniania i synchronizacji z komórkami LTE w otoczeniu. W przeciwieństwie do Cell ID, PCI nie musi być unikalny w całej sieci. Może być współdzielony przez wiele komórek, o ile spełnione są odpowiednie warunki planistyczne ograniczające interferencje.

W praktyce, PCI pełni rolę podobną do koloru kanału w analogowych sieciach radiowych – pozwala terminalowi na określenie, z którą komórką powinien się zsynchronizować i jak rozpoznać jej sygnały referencyjne (RS). Z tego powodu, poprawne zaplanowanie PCI ma bezpośredni wpływ na jakość synchronizacji i skuteczność procedur pomiarowych.

Jak PCI działa w praktyce

W LTE każda komórka nadaje specjalne sygnały synchronizacyjne: Primary Synchronization Signal (PSS) i Secondary Synchronization Signal (SSS). PCI powstaje poprzez kombinację tych dwóch sygnałów. Dokładniej, z 3 możliwych wartości PSS i 168 możliwych SSS powstaje łącznie 504 unikalnych wartości PCI:

• PCI = 3 × SSS + PSS

Na tej podstawie urządzenie mobilne (UE) jest w stanie zsynchronizować się z komórką, zdekodować strukturę ramki i przejść do dalszego etapu komunikacji. Warto zaznaczyć, że zbyt częste powtarzanie tych samych wartości PCI w pobliskich komórkach prowadzi do zjawiska zwanego „PCI confusion” lub „PCI collision”, co może skutkować błędami pomiarowymi i problemami z handoverem.

Porównanie Cell ID vs PCI

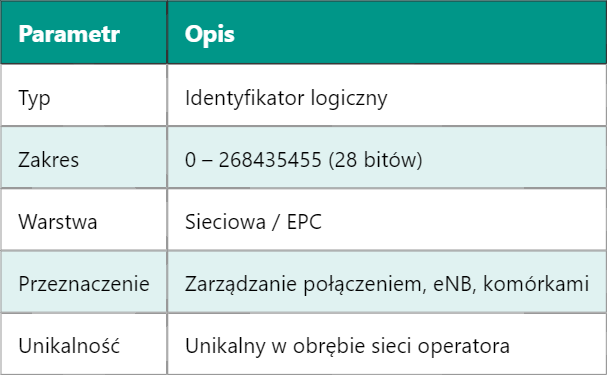

Różnice między Cell ID a PCI można zwięźle przedstawić w poniższej tabeli:

Znaczenie w planowaniu i optymalizacji

W praktyce projektowania sieci LTE, oba parametry muszą być starannie zaplanowane, ale w zupełnie innych kontekstach. Cell ID ma znaczenie dla struktury logicznej sieci i jej zarządzania – identyfikacja sektorów, analiz KPI, śledzenie statystyk. PCI natomiast musi być planowane z uwzględnieniem sąsiedztwa, propagacji sygnału i ryzyka interferencji. Błędne przypisanie PCI może prowadzić do błędów w wykrywaniu sąsiadów, problemów z przełączaniem komórek i pogorszenia jakości połączenia.

Stosuje się specjalne narzędzia do automatycznego planowania PCI (np. PCI Planning Tools), które analizują topologię sieci, zasięgi, warunki propagacyjne oraz rozmieszczenie eNodeB. Istnieją także algorytmy dynamicznej alokacji PCI, jednak ich skuteczność zależy od jakości danych wejściowych i aktualności mapy radiowej.

Podsumowanie

Cell ID i PCI to dwa odmienne, ale komplementarne identyfikatory w architekturze LTE. Pierwszy funkcjonuje na poziomie sieciowym i służy do zarządzania i identyfikacji logicznej komórki w EPC. Drugi działa w warstwie fizycznej i odpowiada za synchronizację oraz rozpoznanie sygnału przez terminal. Ich prawidłowe wykorzystanie i konfiguracja mają bezpośredni wpływ na jakość działania sieci komórkowej.

Dla pełnego zrozumienia działania mechanizmów identyfikacyjnych w LTE, warto również zapoznać się z różnicami między eNodeB ID a Tracking Area Code (TAC), które odpowiadają za identyfikację lokalizacji urządzenia w innych warstwach systemu.
