HLR i VLR – Kluczowe funkcje w sieci GSM
Dziś przyjrzymy się szczegółowo, jak działają dwa fundamentalne komponenty sieci GSM: HLR (Home Location Register) i VLR (Visitor Location Register). Te dwie bazy danych współpracują ze sobą, by zapewnić użytkownikom mobilnym ciągłość usług, autoryzację dostępu oraz sprawną obsługę połączeń i transmisji danych. Ich rola nie ogranicza się wyłącznie do przechowywania informacji – są one aktywnymi elementami zarządzania ruchem sieciowym i bezpieczeństwem użytkowników.
Rola HLR w architekturze GSM

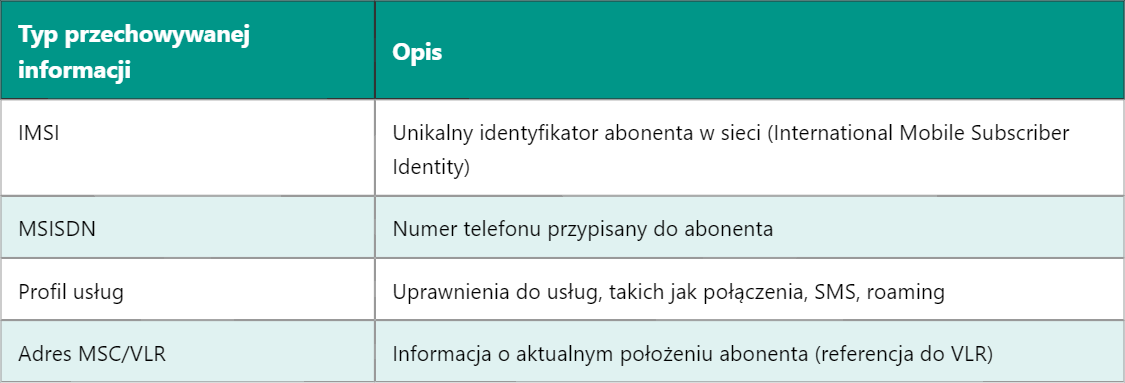

HLR to centralna baza danych abonentów sieci komórkowej, znajdująca się w sieci macierzystej operatora. Przechowuje informacje o użytkownikach, którzy są zarejestrowani w tej konkretnej sieci – niezależnie od ich bieżącej lokalizacji. Zawartość HLR to nie tylko dane identyfikacyjne, ale także uprawnienia, ustawienia usług oraz bieżące przypisanie abonenta do danej lokalizacji.
HLR jest także odpowiedzialny za autoryzację i uwierzytelnianie abonenta. Współpracuje z AUC (Authentication Center), aby porównać dane przesyłane z terminala użytkownika z zapisanymi wzorcami.
Rola VLR w systemie GSM
VLR to baza danych zlokalizowana w obrębie konkretnego MSC (Mobile Switching Center). Jej zadaniem jest tymczasowe przechowywanie informacji o użytkownikach, którzy przebywają w danym regionie sieci, ale mogą pochodzić z innej sieci macierzystej. VLR „odciąża” HLR, lokalnie obsługując użytkownika na czas jego pobytu w regionie MSC.
| Funkcja VLR | Opis |
|---|---|
| Rejestracja tymczasowa | Umożliwia lokalne zarządzanie użytkownikiem bez ciągłego kontaktowania się z HLR |
| Weryfikacja tożsamości | Przechowuje dane uwierzytelniające uzyskane z HLR |
| Obsługa połączeń i SMS | Zapewnia lokalną obsługę komunikacji użytkownika |
| Aktualizacja lokalizacji | Monitoruje przemieszczanie się użytkownika między komórkami sieci |
Współpraca między HLR a VLR
Każdorazowe zalogowanie się telefonu do sieci w nowej lokalizacji wywołuje wymianę informacji między HLR a VLR. Gdy abonent wchodzi w zasięg nowego MSC, jego VLR wysyła zapytanie do HLR o dane użytkownika. Po otrzymaniu odpowiedzi VLR zapisuje tymczasowo te dane, a HLR aktualizuje swoją lokalizację abonenta.
W ten sposób połączenia przychodzące są kierowane do aktualnej lokalizacji abonenta – VLR przechowuje referencję do jego urządzenia, a HLR zna adres VLR. W momencie opuszczenia obszaru MSC, VLR usuwa dane użytkownika, a HLR aktualizuje jego nową lokalizację.
Przykład przepływu informacji
Załóżmy, że abonent sieci A (gdzie znajduje się jego HLR) odwiedza region sieci obsługiwanej przez MSC1 z VLR1. Telefon użytkownika rejestruje się w VLR1, który wysyła zapytanie do HLR o dane i profil użytkownika. HLR przesyła odpowiedź i aktualizuje wpis o nowej lokalizacji. VLR1 przechowuje dane użytkownika do momentu jego opuszczenia tego regionu.
Znaczenie HLR i VLR dla roamingu
HLR i VLR odgrywają krytyczną rolę w realizacji usług roamingowych. Gdy abonent korzysta z usług poza siecią macierzystą, jego telefon rejestruje się w sieci partnerskiej, a dane są wymieniane między HLR a VLR tej sieci. Na tej podstawie możliwa jest autoryzacja, naliczanie opłat i dostęp do usług.
VLR może być zarówno w sieci macierzystej, jak i w sieci obcej – w obu przypadkach pełni funkcję lokalnego zarządzania sesją użytkownika, przechowując informacje tylko na czas aktywności w danym regionie.
Bezpieczeństwo i ochrona danych
Zarówno HLR, jak i VLR współpracują z AUC w celu zapewnienia bezpieczeństwa danych abonenta. Procesy takie jak challenge-response i szyfrowanie danych w czasie rzeczywistym są zarządzane przez te elementy. HLR przechowuje dane niezbędne do uwierzytelnienia, natomiast VLR zapewnia ich tymczasowe wykorzystanie na poziomie lokalnym.
Różnice między HLR a VLR
| Cecha | HLR | VLR |
|---|---|---|
| Zakres działania | Cała sieć operatora | Obszar jednej centrali MSC |
| Rodzaj danych | Stałe dane abonenta | Tymczasowe dane użytkownika |
| Przechowywanie lokalizacji | Adres MSC/VLR użytkownika | Informacja o bieżącej lokalizacji w obrębie MSC |
| Interakcja z użytkownikiem | Pośrednia, przez VLR | Bezpośrednia obsługa sesji |
Znaczenie dla jakości usług
Efektywne zarządzanie przez HLR i VLR przekłada się bezpośrednio na jakość usług świadczonych przez operatora. Szybka rejestracja, niezawodna autoryzacja oraz płynne przełączanie między regionami sieci umożliwiają nieprzerwaną łączność. W sytuacjach przeciążenia sieci, odpowiednie algorytmy w VLR mogą nawet czasowo blokować dostęp, minimalizując ryzyko przeciążenia systemu.
HLR i VLR są również integralne dla realizacji usług dodatkowych, takich jak przekierowanie połączeń, filtrowanie SMS, aktywacja pakietów roamingowych czy zdalne zarządzanie kontem przez użytkownika.
Warto także wspomnieć, że w bardziej zaawansowanych systemach sieci mobilnych (np. LTE, 5G), odpowiedniki HLR i VLR zostały zintegrowane w bardziej kompleksowe jednostki, ale ich podstawowe zadania i funkcje pozostały zbliżone.
Jeśli interesuje Cię, jak system GSM wykorzystuje inne komponenty do zapewnienia mobilności i bezpieczeństwa, sprawdź również temat autoryzacji i szyfrowania w sieci GSM.
