CQI w LTE – Wskaźnik jakości kanału i jego znaczenie
Dziś przyjrzymy się jednemu z kluczowych parametrów w technologii LTE, który bezpośrednio wpływa na jakość i wydajność transmisji danych – wskaźnikowi CQI (Channel Quality Indicator). Zrozumienie, czym jest CQI, jak się go interpretuje i jakie ma znaczenie w kontekście komunikacji bezprzewodowej, pozwala lepiej analizować zachowanie sieci oraz identyfikować potencjalne problemy z jakością połączenia.
Definicja i funkcja CQI
CQI to wskaźnik przekazywany przez urządzenie końcowe (UE – User Equipment) do stacji bazowej (eNodeB), który odzwierciedla jakość odbieranego kanału w warstwie fizycznej. CQI jest wartością liczbową, która informuje stację bazową, jaka modulacja i kodowanie (MCS – Modulation and Coding Scheme) mogą zostać użyte do zapewnienia niezawodnej transmisji danych. CQI nie jest pomiarem fizycznym, ale raczej rekomendacją opartą na pomiarach takich jak SINR (Signal to Interference plus Noise Ratio).
Zakres i interpretacja wartości CQI

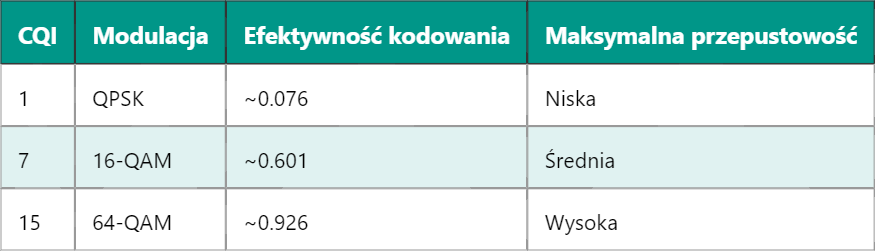

Wartość CQI może przyjmować liczby od 1 do 15. Im wyższa wartość, tym lepsza jakość kanału i możliwość użycia wyższych schematów modulacji oraz mniejszego poziomu redundancji kodowania. Odpowiednia interpretacja wartości CQI pozwala na dynamiczne dostosowanie parametrów transmisji w celu optymalizacji szybkości danych i niezawodności.
Sposób raportowania CQI przez urządzenie
Raportowanie CQI może odbywać się na dwa sposoby: okresowo lub na żądanie. W trybie okresowym terminal cyklicznie wysyła CQI, niezależnie od sytuacji w sieci. W trybie na żądanie (aperiodycznym) eNodeB prosi o raport CQI tylko w określonych warunkach, co pozwala ograniczyć obciążenie sygnalizacyjne. System wykorzystuje informacje CQI do wyboru odpowiedniego schematu MCS w technice adaptacyjnej modulacji i kodowania (AMC – Adaptive Modulation and Coding).
Współzależność CQI z parametrami fizycznymi
Chociaż CQI jest wartością pochodną, jego zależność od SINR jest silna i w praktyce umożliwia mapowanie SINR na CQI. Mimo że to mapowanie nie jest jednoznaczne (zależy od implementacji), ogólna zależność jest przewidywalna: im wyższy SINR, tym wyższy CQI.
| SINR [dB] | Typowy zakres CQI | Stabilność transmisji |
|---|---|---|
| < 0 | 1 – 3 | Wysokie ryzyko błędów |
| 5 – 10 | 6 – 9 | Zrównoważona |
| > 15 | 12 – 15 | Bardzo stabilna |
Wpływ CQI na efektywność sieci LTE
Dynamiczne przydzielanie zasobów w LTE opiera się na aktualnych wartościach CQI od wszystkich urządzeń. Użytkownicy z wysokim CQI mogą korzystać z wyższych prędkości transmisji, co umożliwia efektywne wykorzystanie zasobów radiowych. Z kolei użytkownicy z niskim CQI wymagają bardziej odpornych na błędy schematów transmisji, co wpływa na obniżenie przepustowości. Dla operatora ważne jest więc utrzymanie wysokiej średniej wartości CQI w komórce, co często wiąże się z odpowiednim planowaniem sieci i optymalizacją pokrycia.
Przykład praktyczny użycia CQI
Rozważmy przypadek użytkownika znajdującego się blisko stacji bazowej, który raportuje CQI = 14. eNodeB może wówczas przydzielić mu MCS z modulacją 64-QAM i małym poziomem redundancji kodowania. Dzięki temu użytkownik uzyska bardzo wysoką szybkość pobierania danych. W tym samym czasie inny użytkownik na obrzeżach komórki raportuje CQI = 3, co skutkuje przydzieleniem transmisji z modulacją QPSK i dużym zapasem korekcji błędów. Choć jego prędkość będzie niższa, utrzymanie niezawodności transmisji będzie możliwe.
CQI w kontekście innych wskaźników
W systemie LTE istnieje więcej parametrów używanych do oceny warunków radiowych, takich jak RSRP (Reference Signal Received Power), RSRQ (Reference Signal Received Quality) czy wspomniany wcześniej SINR. CQI ma jednak wyjątkowe znaczenie operacyjne, ponieważ bezpośrednio wpływa na strategię harmonogramowania danych i selekcji MCS. W porównaniu do RSRP i RSRQ, CQI nie mierzy „siły” czy „jakości” sygnału per se, lecz sugeruje, jaką transmisję można przeprowadzić z określonym prawdopodobieństwem sukcesu.
Wyzwania związane z interpretacją CQI
CQI zależy od wielu czynników, w tym interferencji, tłumienia sygnału przez przeszkody, ruchu użytkownika czy konfiguracji anten. Czasem zdarza się, że terminal raportuje zawyżone CQI, co skutkuje niedopasowaniem parametrów transmisji i błędami. Dlatego system LTE może uwzględniać także inne czynniki oraz historię transmisji, aby lepiej przewidzieć realne możliwości linku radiowego.
Wskaźnik CQI stanowi jedno z podstawowych narzędzi adaptacyjnego zarządzania przepływem danych w LTE, umożliwiając dynamiczne reagowanie na zmienne warunki radiowe. Warto więc dokładnie rozumieć jego znaczenie i ograniczenia w analizie działania sieci komórkowej.
Sprawdź również, jak parametry RSRP i RSRQ wspierają ocenę jakości sygnału w LTE – to uzupełni Twoje zrozumienie mechanizmów optymalizacji w sieciach bezprzewodowych.
