CPRI i eCPRI w 5G – kluczowe różnice i zastosowanie

CPRI i eCPRI w 5G – kluczowe różnice i zastosowanie

Dziś przyjrzymy się dokładnie różnicom między CPRI i eCPRI w kontekście architektury sieci 5G. Oba protokoły służą do przesyłania danych między jednostką radiową (RU) a jednostką centralną (CU/DU), jednak ich podejście, efektywność i sposób działania różnią się zasadniczo. Zrozumienie tych różnic ma znaczenie dla inżynierów i architektów sieci, którzy projektują nowoczesne, wydajne systemy mobilne.

Podstawowe definicje i funkcje

CPRI (Common Public Radio Interface) to interfejs cyfrowy, który został zaprojektowany z myślą o połączeniach fronthaul między jednostką radiową (RU) a jednostką bazową (BBU). Bazuje na przesyłaniu nieskompresowanych próbek I/Q w czasie rzeczywistym z bardzo niskim opóźnieniem.

eCPRI (enhanced CPRI) to jego rozwinięcie, zaprojektowane w odpowiedzi na potrzeby sieci 5G, które wymagają większej przepustowości, elastyczności i możliwości integracji z architekturą opartą na pakietach IP.

Porównanie architektur i podejść

CPRI opiera się na połączeniach punkt–punkt z transmisją synchroniczną. Wszystkie dane są przesyłane w formie ramek czasowych, co zapewnia bardzo niskie opóźnienia, ale powoduje ogromne zużycie przepustowości, szczególnie przy większej liczbie anten (MIMO).

Z kolei eCPRI wykorzystuje architekturę pakietową, gdzie dane I/Q są przetwarzane lokalnie i tylko część przetworzonych danych jest wysyłana dalej. Dzięki temu można znacznie zmniejszyć wymagania transmisyjne i elastyczniej rozłożyć funkcje warstwy PHY między DU i RU.

Podział funkcji i ich lokalizacja

CPRI zakłada, że całość przetwarzania fizycznego sygnału odbywa się w BBU, a RU pełni jedynie funkcję pasywnego przekaźnika sygnału. W eCPRI część funkcji PHY – jak FFT, modulacja, kodowanie – może być rozproszona między DU i RU, co pozwala na dynamiczną optymalizację zasobów i wykorzystanie przetwarzania brzegowego (edge computing).

Efektywność pasma i przesyłu danych

W tradycyjnym systemie CPRI każde połączenie antenowe wymaga ogromnej przepustowości, nawet do kilkunastu Gbps, co w warunkach 5G i zastosowań typu massive MIMO staje się niepraktyczne. Przykładowo, 64T64R może wygenerować zapotrzebowanie na pasmo rzędu kilkuset Gbps.

eCPRI dzięki selektywnemu przesyłaniu danych i inteligentnej segmentacji może redukować to zapotrzebowanie nawet kilkukrotnie. W transmisji eCPRI tylko istotne informacje są przesyłane, a duża część przetwarzania sygnału odbywa się lokalnie.

Synchronizacja i deterministyczność

CPRI zapewnia bardzo precyzyjną synchronizację czasową dzięki własnym mechanizmom warstwy fizycznej. W eCPRI synchronizacja jest osiągana poprzez zewnętrzne systemy, takie jak Precision Time Protocol (PTP IEEE 1588v2), co może wiązać się z większą złożonością implementacyjną, ale daje też elastyczność topologii.

Implementacja i zgodność sprzętowa

Jednym z wyzwań przy migracji z CPRI do eCPRI jest konieczność modernizacji infrastruktury. Wiele wcześniejszych RU i BBU było zaprojektowanych wyłącznie z myślą o CPRI. eCPRI wymaga kompatybilnych urządzeń zdolnych do przetwarzania pakietów Ethernet oraz wsparcia dla dynamicznego dzielenia funkcji PHY.

Mimo to, producenci coraz częściej oferują moduły hybrydowe, które wspierają oba standardy, ułatwiając migrację i umożliwiając współistnienie różnych typów połączeń w jednej architekturze sieciowej.

Przyszłościowa rola w sieciach 5G i beyond

W kontekście sieci 5G, a w szczególności w architekturze Open RAN, eCPRI wpisuje się w model otwartych, elastycznych i skalowalnych systemów. Umożliwia lepsze zarządzanie ruchem, wirtualizację funkcji sieciowych (vRAN) oraz rozkładanie obciążeń między elementami sieci w czasie rzeczywistym.

CPRI, choć nadal obecny w wielu wdrożeniach 4G i niektórych pierwszych fazach 5G, coraz częściej jest uznawany za rozwiązanie przejściowe, które nie spełnia wymagań przyszłościowych modeli sieciowych w zakresie efektywności, kosztów operacyjnych i elastyczności.

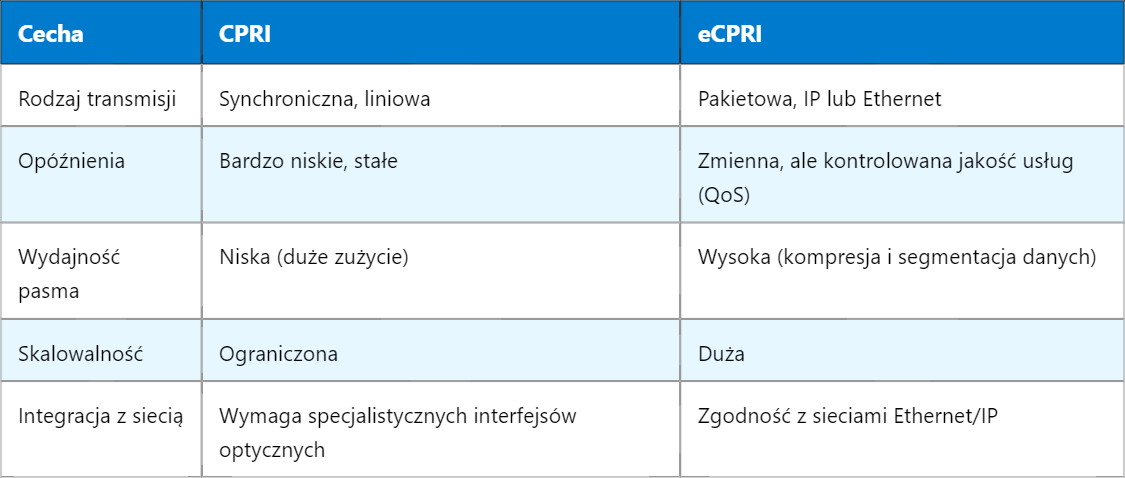

Podsumowanie różnic

W miarę jak sieci 5G ewoluują i rozszerzają swoje możliwości, eCPRI staje się preferowanym wyborem ze względu na swoją elastyczność, redukcję kosztów i zgodność z nowoczesnymi architekturami wirtualizacyjnymi.

Jeśli interesuje Cię głębsze zrozumienie działania fronthaulu i podziału funkcji między DU a RU, zapoznaj się z analizą architektury ORAN i funkcji F1 Split.
