5G UPF – Funkcja Płaszczyzny Użytkownika
UPF (User Plane Function) to kluczowy element architektury sieci 5G, który odpowiada za przesyłanie i przetwarzanie danych użytkownika w nowoczesnej sieci mobilnej. Dzisiaj omówimy szczegółowo, jak działa UPF, dlaczego jest tak ważny w 5G oraz jak współpracuje z innymi funkcjami sieciowymi.
Co to jest UPF i jaką pełni rolę?
UPF jest częścią architektury 5G Core (5GC), która rozdziela funkcje kontrolne od funkcji przesyłania danych. To w UPF odbywa się faktyczne przesyłanie pakietów danych między urządzeniem użytkownika a siecią zewnętrzną (np. Internetem). W przeciwieństwie do starszych sieci, gdzie wszystkie funkcje były zintegrowane, 5G rozdziela to na funkcje kontrolne (CP) i użytkownika (UP).
UPF zarządza ruchem danych w płaszczyźnie użytkownika, zapewniając routing, przekierowania, filtrowanie oraz różne usługi jakości usług (QoS). Odpowiada także za zarządzanie tunelowaniem pakietów (np. GTP-U).
Architektura i funkcje UPF
- Routing i przekazywanie pakietów: UPF przesyła dane od i do urządzeń użytkowników, kierując je do odpowiednich sieci docelowych.
- Funkcje QoS: Zapewnia priorytetyzację ruchu, co jest niezbędne dla aplikacji wrażliwych na opóźnienia, np. streaming wideo lub gry online.
- Obsługa tuneli: UPF zarządza protokołami tunelowania, które izolują ruch danych i zabezpieczają go.
- Kontrola ruchu i bezpieczeństwo: Wykonuje filtrowanie pakietów i może implementować funkcje zapory sieciowej (firewall).
- Obsługa mobilności: Zapewnia ciągłość sesji podczas przemieszczania się użytkownika między różnymi stacjami bazowymi i lokalizacjami.
UPF a funkcja kontrolna (SMF)
UPF współpracuje z SMF (Session Management Function), która zarządza sesjami użytkownika. SMF decyduje o tym, jak UPF ma obsługiwać ruch, ustawia parametry QoS, oraz zarządza regułami tunelowania i trasowania danych. Dzięki temu UPF może dynamicznie dostosowywać swoje działania do wymagań sieci i aplikacji.
Znaczenie rozdzielenia płaszczyzny sterowania i użytkownika
W sieciach 5G wyraźne rozdzielenie płaszczyzny sterowania (Control Plane) i płaszczyzny użytkownika (User Plane) pozwala na elastyczne skalowanie i optymalizację sieci. UPF może być umieszczony bliżej użytkownika (edge computing), co zmniejsza opóźnienia i poprawia jakość usług, np. w zastosowaniach IoT lub w aplikacjach czasu rzeczywistego.
Przykłady zastosowań UPF
- Edge Computing: UPF może być wdrożony lokalnie, blisko użytkownika, aby przyspieszyć przetwarzanie danych i zmniejszyć opóźnienia.
- Network Slicing: W 5G można tworzyć wirtualne sieci (slice) dla różnych usług. UPF obsługuje ruch specyficzny dla każdego slice, gwarantując izolację i odpowiedni poziom QoS.
- Zarządzanie ruchem multimedialnym: UPF optymalizuje transmisję strumieni wideo, VoIP czy gier online, zapewniając płynność i wysoką jakość.
Jak UPF wpływa na jakość sieci 5G?
Dzięki elastycznemu i rozproszonemu modelowi, UPF pozwala na lepsze wykorzystanie zasobów sieciowych. Możliwość umieszczania UPF bliżej użytkownika skraca ścieżkę transmisji, co zmniejsza opóźnienia i zwiększa przepustowość. To jest kluczowe, gdy obsługujemy aplikacje wymagające bardzo niskich opóźnień (np. VR, autonomiczne pojazdy).

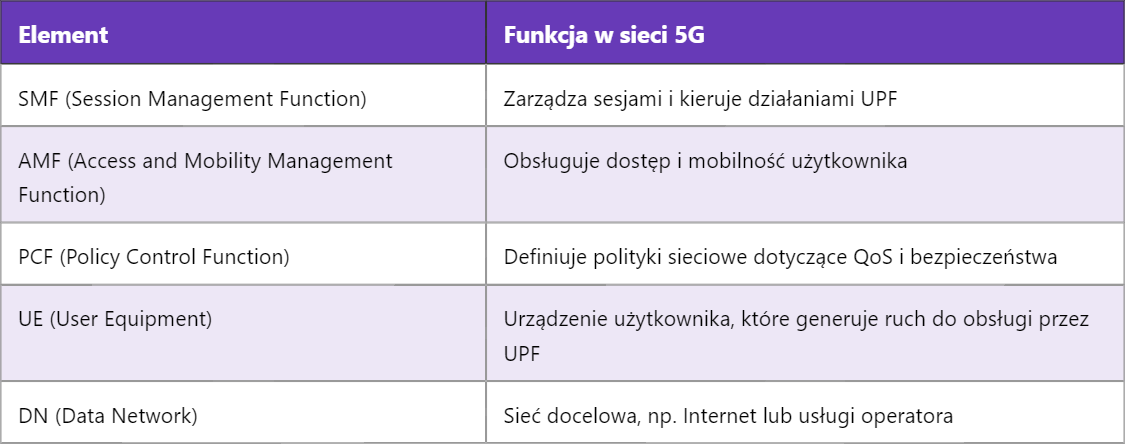

Komunikacja UPF z innymi elementami sieci
Wyzwania i przyszłość UPF
Wdrożenie UPF wymaga nowoczesnej infrastruktury, zwłaszcza jeśli chodzi o rozproszone środowiska edge. Zarządzanie wieloma lokalizacjami UPF i zapewnienie spójności usług to obecne wyzwania. Jednak z czasem, gdy 5G będzie się rozwijać, UPF stanie się podstawą dla zaawansowanych usług sieciowych, takich jak sieci prywatne, IoT czy aplikacje przemysłowe.
Jutro możemy przyjrzeć się bliżej funkcji SMF oraz jak koordynuje ona działanie UPF w sieci 5G, co pozwoli jeszcze lepiej zrozumieć pełną architekturę rdzenia 5G.
