5G TCI – Wskaźnik Konfiguracji Transmisji (Transmission Configuration Indicator)

5G TCI – Wskaźnik Konfiguracji Transmisji (Transmission Configuration Indicator)

Dzisiaj wyjaśnię Ci, czym jest TCI w systemie 5G, jaką pełni rolę w komunikacji między urządzeniem a stacją bazową i dlaczego jego obecność znacząco poprawia elastyczność systemu. W poprzednich generacjach sieci mobilnych kierowanie sygnału opierało się głównie na tradycyjnych antenach. Jednak w 5G, gdzie wykorzystujemy technologię masywnego MIMO i dynamiczne kształtowanie wiązki (beamforming), potrzebujemy bardziej zaawansowanego mechanizmu zarządzania kierunkowością transmisji. Tu pojawia się TCI – kluczowy element sterowania przestrzennego w NR (New Radio).

Co to jest TCI w 5G?

TCI (Transmission Configuration Indicator) to specjalny wskaźnik, który określa charakterystykę przestrzenną transmisji sygnału – czyli kierunek, kąt padania wiązki lub strukturę wiązki związaną z określonym układem antenowym. W skrócie, mówi urządzeniu, z jakiego kierunku (czy też przez jaką wiązkę) nadawany lub odbierany będzie sygnał.

TCI jest wykorzystywany głównie podczas:

• Wysyłania sygnałów referencyjnych (PTRS, DMRS, CSI-RS)
• Przekazywania informacji sterujących (DCI)
• Planowania kierunkowości transmisji danych PDSCH (downlink) i PUSCH (uplink)

Rola TCI w Beamforming

5G opiera się w dużym stopniu na technice kształtowania wiązki (beamforming), która pozwala koncentrować energię sygnału w wybranym kierunku. Beamforming umożliwia:

• Poprawę zasięgu i jakości sygnału
• Zwiększenie pojemności sieci
• Obsługę wielu użytkowników w tym samym paśmie (MU-MIMO)

Jednak aby beamforming działał skutecznie, urządzenie (UE) musi wiedzieć, którą wiązkę wybrać. W tym celu gNodeB przypisuje każdej konfiguracji przestrzennej identyfikator TCI. UE odbiera DCI z przypisanym TCI i wie, z którego kąta padania będzie pochodzić transmisja danych lub sygnałów referencyjnych.

Rodzaje stanów TCI

W systemie 5G definiuje się różne stany TCI, z których każdy odpowiada konkretnej charakterystyce przestrzennej. Stany te mogą być:

• Statyczne – zdefiniowane raz, przypisane na stałe do konkretnego CSI-RS
• Dynamically signaled – dynamicznie przypisywane podczas działania systemu przez DCI

Każdy stan TCI zawiera:

• Referencję do CSI-RS (Channel State Information Reference Signal)
• Informację o kierunku nadawania wiązki (beam index)
• Opcjonalnie – informację o offsetach czasowych

CSI-RS i TCI – współpraca w praktyce

CSI-RS to sygnały referencyjne wysyłane przez gNodeB w różnych kierunkach, umożliwiające UE ocenę jakości kanału w danej wiązce. UE mierzy jakość sygnału CSI-RS, a następnie raportuje najlepszą konfigurację do stacji bazowej. Na podstawie tej informacji gNodeB wybiera odpowiedni stan TCI i przypisuje go do transmisji danych.

W ten sposób transmisja może być realizowana z najbardziej optymalnego kierunku, co poprawia efektywność i jakość połączenia.

Dynamiczne zarządzanie TCI

W trybach typu TCI State Switching lub TCI Update możliwe jest dynamiczne przełączanie stanu TCI w trakcie trwania sesji. Dzięki temu można dostosowywać transmisję do zmian w propagacji sygnału, np. z powodu ruchu użytkownika, przeszkód w środowisku, zakłóceń itp.

Struktura sygnalizacji TCI w DCI

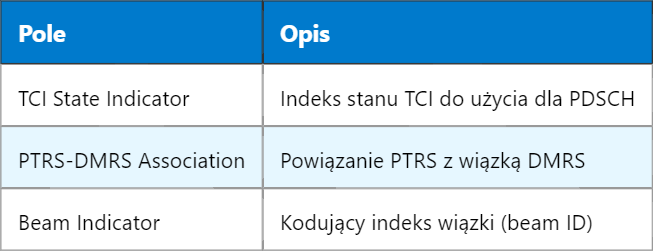

Wskaźnik TCI może być sygnalizowany w różnych polach DCI (Downlink Control Information). Przykład dla DCI Format 1_1:

TCI może być także używany w planowaniu PUSCH (uplink), gdzie gNodeB sugeruje UE kierunek nadawania w oparciu o wcześniej raportowaną jakość kanału.

Zastosowania i korzyści z TCI

Dzięki zastosowaniu TCI, 5G może elastycznie i dynamicznie zarządzać przestrzenną stroną transmisji, co przekłada się na:

• Lepsze pokrycie i jakość sygnału
• Redukcję zakłóceń międzysystemowych
• Wyższą przepustowość i mniejsze opóźnienia
• Efektywne wykorzystanie wielu wiązek i anten

Podsumowanie i szerszy kontekst

Wczoraj uczyliśmy się o E-UTRAN i jego roli w architekturze NSA. Dzisiaj pokazuję Ci, jak nowoczesne podejście do kierunkowości transmisji wprowadza zupełnie nową jakość komunikacji w 5G. Jutro warto będzie poznać szczegóły działania CSI-RS i algorytmy wyboru wiązek, bo to właśnie one są podstawą dla inteligentnego działania TCI.

Jeśli więc zastanawiasz się, dlaczego 5G działa lepiej niż LTE nawet w trudnych warunkach – odpowiedź często brzmi: TCI.
