5G SRS – Sounding Reference Signal (Sygnal referencyjny pomiarowy)
Dziś zajmiemy się szczegółowym omówieniem SRS, czyli Sounding Reference Signal, który odgrywa bardzo ważną rolę w sieciach 5G. Ten sygnał pomaga stacji bazowej (gNodeB) ocenić jakość kanału radiowego od terminala (UE). Dzięki temu możliwe jest lepsze dostosowanie transmisji i zwiększenie efektywności łącza.
Co to jest SRS i dlaczego jest ważny?
SRS to specjalny sygnał referencyjny wysyłany przez urządzenie użytkownika (UE) do stacji bazowej. Jego głównym zadaniem jest umożliwienie pomiaru kanału radiowego z perspektywy nadajnika, czyli UE. Bez tego pomiaru gNodeB nie mogłoby efektywnie dopasować parametrów transmisji, takich jak modulacja czy alokacja zasobów, co wpłynęłoby negatywnie na jakość połączenia.
W sieciach 5G, gdzie wykorzystywane są różne pasma częstotliwości, w tym bardzo wysokie (mmWave), oraz techniki wieloantenowe (MIMO), precyzyjne pomiary kanału są kluczowe. SRS pozwala na monitorowanie kanału w czasie rzeczywistym i dostosowywanie parametrów transmisji, co zwiększa przepustowość i stabilność łącza.
Jak działa SRS?
SRS jest nadawany w określonych momentach czasowych przez UE na wcześniej ustalonych częstotliwościach. Stacja bazowa odbiera ten sygnał i analizuje charakterystyki kanału, takie jak tłumienie, interferencje czy rozkład wielodrogowy. Na podstawie tych informacji gNodeB może optymalizować swoje decyzje dotyczące alokacji zasobów i schematów modulacji.
SRS jest częścią mechanizmu zwanym channel sounding, czyli badaniem i pomiarem kanału. Jego kluczowe cechy to:
- Dostosowalność: Częstotliwość i czas nadawania SRS mogą być dynamicznie zmieniane przez sieć.
- Wielopasmowość: SRS może być wysyłany na różnych pasmach częstotliwości, co jest ważne w systemach wykorzystujących agregację pasm.
- Wielowątkowość MIMO: Umożliwia dokładne pomiary kanału na wielu antenach, co jest kluczowe dla technologii Massive MIMO w 5G.
Znaczenie SRS w technologii Massive MIMO i beamformingu
W 5G zastosowanie znajduje technika Massive MIMO, czyli wieloantenowej transmisji, która zwiększa wydajność i zasięg sieci. Beamforming to natomiast metoda kierowania wiązki sygnału radiowego w stronę konkretnego użytkownika. Aby te technologie działały prawidłowo, stacja bazowa musi dokładnie znać warunki kanału, a SRS jest głównym źródłem tych informacji.
Dzięki SRS gNodeB jest w stanie:
- Określić najlepszy kierunek wiązki dla beamformingu.
- Wybrać odpowiedni schemat modulacji i kodowania (MCS).
- Optymalizować zasoby radiowe, by maksymalizować przepustowość.
Konfiguracja i parametry SRS w 5G
Sieć 5G definiuje parametry nadawania SRS, takie jak:
- Okresowość: Jak często UE wysyła sygnał SRS (np. co kilka milisekund).
- Szerokość pasma: Zakres częstotliwości zajmowany przez SRS.
- Czas trwania i moment nadawania: Określają, kiedy i jak długo sygnał jest nadawany.
- Indeksy sekwencji: Pozwalają rozróżnić sygnały od różnych urządzeń i warstw MIMO.
Te parametry są dynamicznie sterowane przez gNodeB na podstawie aktualnych potrzeb sieci i warunków kanału.

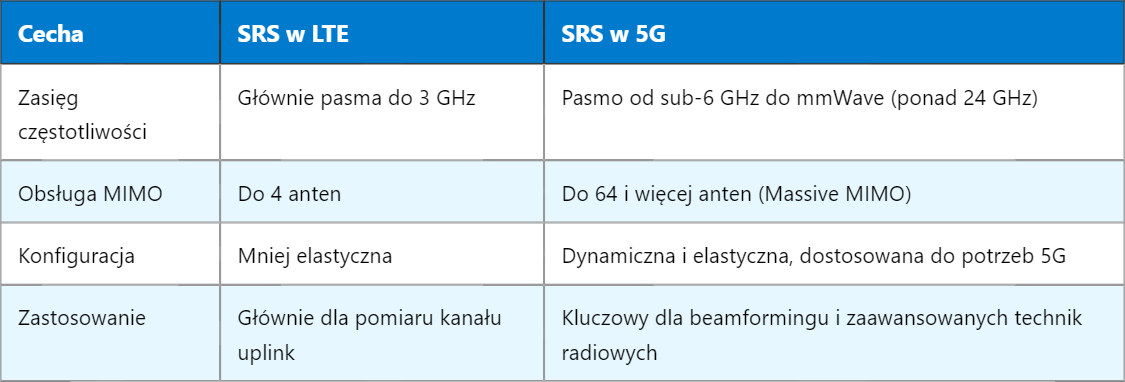

Porównanie SRS w LTE i 5G
W poprzedniej generacji LTE istniał już podobny mechanizm pomiarowy zwany Sounding Reference Signal, jednak w 5G został on znacznie rozszerzony:
Jak SRS wpływa na jakość sieci i użytkownika?
Dzięki dokładnym pomiarom kanału wykonywanym przez SRS, sieć może efektywniej wykorzystać dostępne zasoby i zapewnić:
- Lepszą przepustowość i szybkość transmisji danych
- Niższą latencję dzięki optymalizacji połączeń
- Zwiększoną stabilność i jakość połączeń głosowych oraz wideo
- Efektywniejsze zarządzanie energią urządzenia (mniejsze zużycie baterii)
Co jeszcze warto wiedzieć o SRS?
SRS jest integralną częścią systemu kontroli radiowej 5G i wpływa na wiele elementów sieci. Dla przykładu, jego konfiguracja jest powiązana z planowaniem zasobów uplink, co może być powiązane z mechanizmami QoS (Quality of Service) dla różnych typów ruchu (np. transmisje wideo, IoT, połączenia głosowe). To pokazuje, jak głęboko SRS jest powiązany z całym ekosystemem 5G.
Jutro możemy przyjrzeć się, jak SRS współpracuje z innymi sygnałami referencyjnymi, takimi jak DMRS (Demodulation Reference Signal), i jak całość wpływa na efektywność komunikacji w sieciach 5G.
