Dziś przyjrzymy się jednej z najważniejszych technik modulacji w sieciach 5G – QAM, czyli kwadraturowej modulacji amplitudy. To właśnie ona pozwala nam przesyłać ogromne ilości danych z dużą prędkością. Wczoraj omawialiśmy E-UTRAN jako część architektury dostępu radiowego – teraz zrozumiemy, jak dane są modulowane i przenoszone przez eter, a jutro być może zajmiemy się kodowaniem kanałowym lub beamformingiem.

Co to jest QAM?

QAM (Quadrature Amplitude Modulation) to technika modulacji, która łączy dwie podstawowe metody: modulację amplitudy (AM) oraz modulację fazy (PM). Dzięki temu sygnał może przenosić więcej informacji w jednej jednostce czasu, co jest kluczowe dla 5G, gdzie wymagania dotyczące przepustowości są bardzo wysokie.

Jak działa QAM?

QAM działa poprzez zmianę zarówno amplitudy, jak i fazy fali nośnej w celu kodowania danych binarnych. Wyobraź sobie, że mamy dwie fale sinusoidalne przesunięte względem siebie o 90° – jedna reprezentuje oś I (in-phase), a druga oś Q (quadrature). Każda kombinacja amplitudy i fazy reprezentuje inny symbol.

Im więcej bitów przypisanych do jednego symbolu, tym więcej informacji można przesłać w jednej chwili. I tu właśnie zaczyna się magia wyższych poziomów QAM.

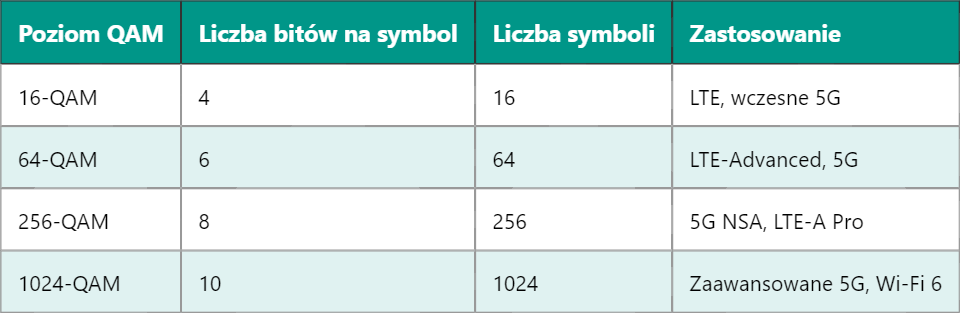

Poziomy modulacji QAM w 5G

Jak widzisz, wyższe poziomy QAM zwiększają ilość danych na symbol, ale są też bardziej wrażliwe na zakłócenia i wymagają lepszej jakości sygnału (wysoki SNR).

Dlaczego QAM jest kluczowe dla 5G?

• Większa przepustowość: Dzięki wyższym poziomom modulacji można przesyłać więcej bitów w tym samym czasie.
• Lepsze wykorzystanie widma: QAM pozwala efektywniej wykorzystywać dostępne pasmo częstotliwości.
• Dostosowanie do warunków kanału: Sieć może dynamicznie zmieniać poziom QAM w zależności od jakości sygnału (mechanizm adaptacyjny).

1024-QAM w 5G – szczyt możliwości

W zaawansowanych wdrożeniach 5G możliwe jest użycie 1024-QAM. Każdy symbol przenosi wtedy aż 10 bitów. To oznacza, że w idealnych warunkach sieć może osiągnąć teoretyczne przepustowości sięgające kilku gigabitów na sekundę. Ale… wymaga to niemal idealnych warunków radiowych, co rzadko występuje w praktyce.

Adaptacyjne modulacje i CQI

Urządzenie końcowe (UE) i stacja bazowa (gNodeB) współpracują, aby dynamicznie dostosować poziom QAM do aktualnych warunków kanału radiowego. Pomaga w tym wskaźnik CQI (Channel Quality Indicator), który informuje o jakości sygnału.

• Wysokie CQI – sieć może użyć 256-QAM lub nawet 1024-QAM
• Niskie CQI – sieć przełącza się na niższy poziom, np. 64-QAM lub QPSK

QAM a kodowanie kanałowe (LDPC)

Modulacja QAM to tylko część procesu transmisji. Drugim kluczowym elementem jest kodowanie kanałowe, które chroni dane przed błędami. W 5G wykorzystuje się LDPC (Low-Density Parity-Check Codes), które doskonale współgrają z QAM i zapewniają odporność transmisji nawet przy wyższych poziomach modulacji.

QAM w połączeniu z MIMO i beamformingiem

Aby w pełni wykorzystać potencjał QAM, 5G łączy je z innymi technologiami:

• MIMO (Multiple Input Multiple Output): Wiele anten nadających jednocześnie zwiększa przepustowość.
• Beamforming: Skierowana transmisja poprawia jakość sygnału i pozwala stosować wyższe poziomy QAM.

Wyzwania związane z QAM w 5G

• Wrażliwość na zakłócenia: Im wyższy poziom QAM, tym bardziej podatny na błędy.
• Wymagania sprzętowe: Urządzenia muszą mieć bardzo precyzyjne przetworniki A/D i wysokiej klasy układy radiowe.
• Zużycie energii: Wysokie poziomy modulacji zwiększają zużycie energii w urządzeniach mobilnych.

Podsumowanie – znaczenie QAM w 5G

QAM to serce transmisji danych w 5G. Dzięki możliwościom zwiększania ilości przesyłanych bitów, technika ta stanowi fundament wydajnej, szybkiej i nowoczesnej komunikacji bezprzewodowej. Choć wyższe poziomy modulacji niosą ze sobą wyzwania, to przy wsparciu beamformingu, MIMO i kodowania LDPC stają się realnym narzędziem w codziennej transmisji danych.
