5G MCS – Schemat Modulacji i Kodowania
Dziś pokażę Ci, jak działa MCS w sieciach 5G. Wczoraj uczyliśmy się o E-UTRAN, a dziś skupimy się na jednym z kluczowych mechanizmów fizycznej warstwy transmisji – czyli MCS (Modulation and Coding Scheme). Schemat ten bezpośrednio wpływa na prędkość transmisji danych oraz jakość połączenia między urządzeniem użytkownika a stacją bazową. Zrozumienie, jak działa MCS, jest kluczowe, jeśli chcesz zrozumieć, jak sieć dopasowuje swoją wydajność do zmieniających się warunków radiowych.
Czym jest MCS?
MCS (Modulation and Coding Scheme) to zestaw parametrów używanych w komunikacji bezprzewodowej, które określają:
- Rodzaj modulacji – czyli jak dane są kodowane w sygnale radiowym (np. QPSK, 16QAM, 64QAM, 256QAM)
- Wskaźnik kodowania – określa, jak wiele danych użytkownika znajduje się w jednym bloku kodowym w porównaniu do danych korekcyjnych
MCS decyduje o tym, ile bitów na symbol może być transmitowane w danym czasie. Im wyższy poziom MCS, tym większa przepustowość, ale też większa podatność na zakłócenia.
Rodzaje modulacji w 5G
Sieć 5G wykorzystuje różne typy modulacji w zależności od jakości sygnału radiowego (SINR – Signal to Interference plus Noise Ratio):
- QPSK (2 bity na symbol): stosowane w bardzo słabych warunkach radiowych
- 16QAM (4 bity): umiarkowane warunki
- 64QAM (6 bitów): dobre warunki
- 256QAM (8 bitów): bardzo dobre warunki – wymaga wysokiego SINR
Im wyższa modulacja, tym więcej danych można przesłać w tym samym czasie, ale wymaga to lepszego sygnału i niższego poziomu zakłóceń.
Wskaźnik kodowania (Code Rate)
Wskaźnik kodowania mówi, ile informacji użytkownika przypada na dane zakodowane. Przykład:
- Wskaźnik 1/3 – więcej danych korekcyjnych (większa odporność na błędy)
- Wskaźnik 3/4 – mniej danych korekcyjnych (większa przepustowość, mniejsza ochrona)
Sieć 5G dynamicznie dopasowuje kodowanie i modulację do bieżących warunków kanału radiowego, dzięki czemu możliwe jest utrzymanie wysokiej jakości usług bez utraty danych.

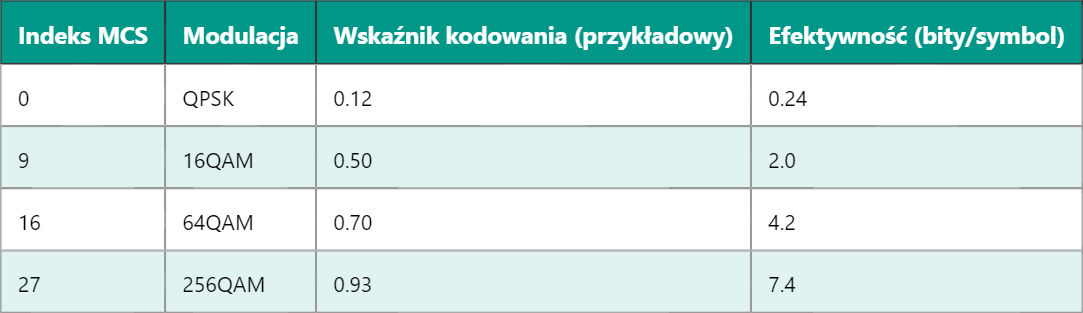

Indeks MCS i tabela
Dla ułatwienia zarządzania, każdemu zestawowi modulacji i kodowania przypisano numer – tzw. indeks MCS. W standardzie 3GPP dla 5G NR istnieją gotowe tabele MCS, np. MCS Table 1, MCS Table 2, które sieć może stosować w zależności od warstwy (DL/UL) i zastosowania (np. eMBB, URLLC).
Dostosowanie MCS do warunków radiowych (link adaptation)
Mechanizm link adaptation sprawia, że stacja bazowa monitoruje jakość sygnału (SINR) i na tej podstawie wybiera optymalny poziom MCS. Jeśli sygnał się pogarsza, sieć przełącza się na niższą modulację (np. z 256QAM na 64QAM), a jeśli się poprawia – podnosi poziom MCS dla wyższej przepustowości.
Powiązane tematy – jak MCS współgra z innymi warstwami?
Aby lepiej zrozumieć działanie MCS, warto też spojrzeć na to, jak współpracuje z innymi technologiami sieci 5G:
- HARQ (Hybrid ARQ): pozwala na retransmisję błędnych pakietów, zwiększając niezawodność przy wyższych MCS
- BLER (Block Error Rate): wskaźnik błędów, który steruje adaptacją MCS – celem jest utrzymanie BLER na poziomie ok. 10%
- QoS (Quality of Service): wymagania usługi (np. wideo vs. VoIP) mogą wpływać na wybór MCS, np. VoIP potrzebuje niższych opóźnień kosztem przepustowości
Podsumowanie działania MCS w 5G
MCS to kluczowy element optymalizacji transmisji w 5G. Pozwala elastycznie zarządzać prędkością, jakością i niezawodnością komunikacji. Dzięki dynamicznej adaptacji do warunków radiowych, sieć może osiągać bardzo wysokie prędkości, jednocześnie zapewniając stabilność nawet w trudnym otoczeniu.
Jutro przyjrzymy się, jak HARQ wspiera efektywność MCS w praktyce i dlaczego to połączenie ma ogromne znaczenie w sieciach 5G.
