5G IE – Element Informacyjny
Elementy informacyjne (IE – Information Elements) są podstawowymi składnikami każdej wiadomości sygnalizacyjnej w sieciach 5G. Dziś pokażę Ci, jak te struktury działają w warstwach RRC, NAS, NGAP i innych protokołach 5G. Bez nich żadna wiadomość między urządzeniem a siecią nie miałaby sensownej zawartości. Wczoraj poznaliśmy E-UTRAN, dziś zagłębiamy się w detale komunikacji. Jutro przeanalizujemy konkretną wymianę wiadomości z pełnym dekodowaniem IE.
Definicja IE w 5G
IE to najmniejsze logiczne jednostki informacji używane w komunikacji sygnalizacyjnej. Każda wiadomość kontrolna zawiera zestaw IE, które opisują parametry transmisji, konfigurację połączenia, tożsamość użytkownika, a nawet aktualizacje warstwy fizycznej.
Struktura IE
Każdy IE w standardzie 5G zawiera trzy główne komponenty:
- Identyfikator – unikalna wartość wskazująca typ IE.
- Długość – długość zawartości IE w bajtach.
- Zawartość – dane binarne lub zakodowane pola wartości.
IE mogą być proste (np. liczby całkowite, ciągi bitów) lub złożone (np. listy, struktury zagnieżdżone, opcjonalne pola).

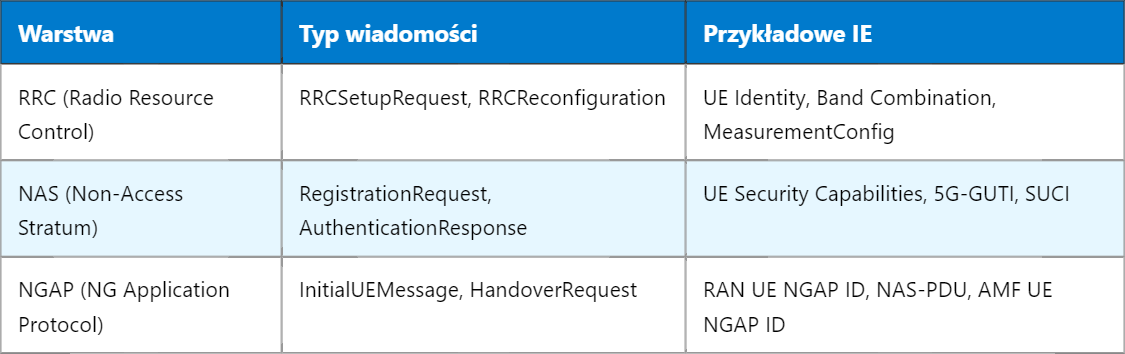

Główne typy wiadomości zawierających IE
IE w warstwie RRC
W warstwie RRC (kontrola zasobów radiowych) IE definiują wszystkie parametry łącza, jak modulacja, liczba warstw MIMO, sloty czasowe, konfiguracje HARQ czy SRS. Przykładowo w wiadomości RRCSetup zawarte są IE opisujące konfigurację warstwy MAC i PHY.
IE w warstwie NAS
W wiadomościach NAS, IE zawierają dane użytkownika i stan rejestracji w sieci. Na przykład w wiadomości Registration Request mamy elementy jak:
- 5G-GUTI – tymczasowa tożsamość UE
- UE Security Capability – obsługiwane algorytmy szyfrowania
- Requested NSSAI – pożądane slice’y sieci
IE w NGAP
NGAP umożliwia komunikację między gNodeB a AMF. IE w tych wiadomościach są kluczowe do identyfikacji użytkownika i zarządzania połączeniami. Przykład: wiadomość Initial UE Message zawiera IE takie jak:
- RAN UE NGAP ID
- NAS PDU
- User Location Information
Kodowanie i ASN.1
IE są opisane przy użyciu języka ASN.1 (Abstract Syntax Notation One), który umożliwia precyzyjne i jednoznaczne zdefiniowanie struktury każdej wiadomości. Następnie są kodowane w formacie PER (Packed Encoding Rules), dzięki czemu zajmują minimalną ilość danych.
IE opcjonalne i zagnieżdżone
W 5G wiele IE ma charakter opcjonalny – są używane tylko, gdy są wymagane przez dany scenariusz. Ponadto IE mogą zawierać inne IE w strukturze zagnieżdżonej. Przykład:
- MeasurementConfig (IE złożony)
- MeasObjectToAddModList
- ReportConfigToAddModList
- QuantityConfig
Zmiany IE w wersjach specyfikacji 3GPP
Każda wersja specyfikacji 3GPP może dodawać, usuwać lub modyfikować IE. Wersja 16 wprowadziła nowe IE dla URLLC, natomiast wersja 17 dodała IE dla komunikacji satelitarnej i zaawansowanego sieciowania prywatnego.
Debugowanie i dekodowanie IE
Inżynierowie analizują IE za pomocą narzędzi takich jak Wireshark, UE Log Viewer czy QXDM. IE są dekodowane, aby zrozumieć przyczynę błędów w połączeniu, problemów z rejestracją czy z konfiguracją usług QoS.
Znaczenie IE w interoperacyjności
Dokładne i zgodne z normami wykorzystanie IE jest kluczowe, aby różne urządzenia i sieci 5G mogły współdziałać bez błędów. Niewłaściwe IE może skutkować odrzuceniem połączenia lub niestabilnością transmisji.
IE w przyszłości 5G
Wraz z rozwojem 5G i przejściem na sieci prywatne, przemysłowe i mission-critical, liczba IE będzie rosła. Nowe typy połączeń (np. 5G RedCap) wprowadzają zupełnie nowe struktury IE dopasowane do zastosowań o ograniczonej przepustowości.
IE to fundament każdej wiadomości w 5G – bez nich nie można by ustawić, zabezpieczyć, ani zarządzać połączeniem. To właśnie dzięki nim urządzenie rozumie, czego sieć od niego oczekuje i jak ma się zachowywać w danym kontekście.
