5G gNB-DU – Rozproszona Jednostka gNB (gNB Distributed Unit)
Dzisiaj wyjaśnimy, czym jest gNB-DU, czyli rozproszona jednostka gNodeB w architekturze 5G. To kluczowy element nowoczesnej sieci radiowej 5G, który odpowiada za zarządzanie radiowym interfejsem i przetwarzanie sygnałów blisko użytkownika, co pozwala na niskie opóźnienia i wysoką wydajność sieci.
Co to jest gNB-DU i jego rola w 5G?
gNB-DU (Distributed Unit) jest jednym z dwóch głównych komponentów gNodeB (stacji bazowej 5G). Drugi komponent to gNB-CU (Central Unit). Podział na DU i CU wprowadza architekturę rozproszoną, która pozwala na elastyczne rozmieszczenie zasobów sieciowych.
gNB-DU odpowiada za:
- Przetwarzanie warstw fizycznych i MAC (Medium Access Control)
- Zarządzanie zasobami radiowymi
- Obsługę niskich opóźnień dzięki lokalnemu przetwarzaniu
- Bezpośredni kontakt z antenami i urządzeniami użytkownika (UE)
Dzięki rozproszeniu DU może być zainstalowana blisko anteny, co optymalizuje transmisję i poprawia jakość sygnału, szczególnie w gęsto zaludnionych miejscach i tam, gdzie wymagana jest wysoka wydajność.

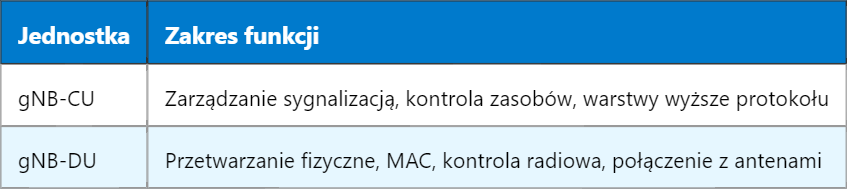

Architektura 5G gNB – podział na CU i DU
Podział na CU (Central Unit) i DU (Distributed Unit) to jedna z kluczowych innowacji w 5G. CU zajmuje się wyższymi warstwami protokołu, jak RRC (Radio Resource Control) i SDAP (Service Data Adaptation Protocol), podczas gdy DU realizuje warstwy fizyczne i MAC. Takie rozdzielenie umożliwia lepszą skalowalność i elastyczność sieci.
Interfejsy i komunikacja między DU i CU
gNB-DU i gNB-CU komunikują się poprzez interfejs F1. Ten interfejs jest kluczowy dla podziału funkcji i pozwala operatorom elastycznie umieszczać jednostki DU i CU w różnych lokalizacjach – na przykład DU blisko anten, a CU w centralnym centrum sieci.
Interfejs F1 dzieli się na dwie części:
- F1-C – kontrola i sygnalizacja
- F1-U – przesył danych użytkownika
W efekcie sieć 5G staje się bardziej modularna i skalowalna.
Dlaczego rozdzielenie na DU i CU jest ważne?
Rozdzielenie gNodeB na DU i CU umożliwia operatorom:
- Redukcję opóźnień – DU działa blisko użytkownika
- Elastyczne zarządzanie zasobami i rozbudowę sieci
- Optymalizację kosztów dzięki centralizacji niektórych funkcji w CU
- Uproszczenie modernizacji – można niezależnie rozwijać DU i CU
Dzięki temu sieci 5G mogą obsługiwać różne scenariusze, od dużych miast po tereny wiejskie, oraz dostosowywać się do rosnących wymagań dotyczących przepustowości i jakości usług.
Jak gNB-DU współpracuje z innymi elementami sieci 5G?
gNB-DU łączy się nie tylko z gNB-CU, ale także z antenami (Remote Radio Heads – RRH) i urządzeniami użytkownika (UE). Współpracuje również z siecią rdzeniową 5G (5GC) poprzez CU, aby zapewnić kompleksową obsługę danych i sygnalizacji.
Warto zauważyć, że gNB-DU musi obsługiwać zaawansowane funkcje, takie jak MIMO (Multiple Input Multiple Output), beamforming czy agregację pasm, które są niezbędne do osiągnięcia wysokich prędkości i niskich opóźnień 5G.
Podsumowanie i przyszłość gNB-DU
gNB-DU jest kluczowym elementem architektury 5G, umożliwiającym elastyczne i efektywne zarządzanie zasobami radiowymi. Dzięki rozproszeniu funkcji sieci może dostarczać wysoką jakość usług nawet w bardzo wymagających warunkach.
Jutro możemy spojrzeć na to, jak DU i CU współdziałają w zaawansowanych scenariuszach takich jak sieci prywatne czy zastosowania przemysłowe 5G, gdzie niskie opóźnienia i wysoka niezawodność są krytyczne.
