5G EPRE – Energia na element zasobów

5G EPRE – Energia na element zasobów

Dziś wyjaśnię Ci, czym jest EPRE w technologii 5G. Wczoraj mówiliśmy o E-UTRAN i architekturze dostępowej, a dziś zagłębimy się w poziom fizyczny – czyli w to, co dzieje się z energią sygnału w kanałach radiowych. Pojęcie EPRE (Energy per Resource Element) jest kluczowe dla zrozumienia, jak nadajnik rozdziela energię na strukturę fizycznych zasobów 5G.

Co to jest EPRE?

EPRE (Energy per Resource Element) oznacza ilość energii przypisaną do jednego fizycznego elementu zasobów (RE – Resource Element). W sieciach 5G, podobnie jak w LTE, RE to najmniejsza jednostka w siatce częstotliwościowo-czasowej – zawiera jedną podnośną (subcarrier) i jeden symbol OFDM.

W systemach OFDM, takich jak 5G NR, cała transmisja danych składa się z tysięcy RE, zorganizowanych w bloki RB (Resource Blocks). Parametr EPRE mówi nam, ile mocy zostanie przydzielonej każdemu RE, co wpływa bezpośrednio na jakość transmisji i zasięg sygnału.

Dlaczego EPRE jest ważne?

• Umożliwia precyzyjną kontrolę mocy dla różnych sygnałów (PDSCH, PDCCH, SSB itd.).
• Wpływa na relacje między jakością kanału, zasięgiem a zużyciem energii.
• Jest istotne przy kalibracji nadajników i odbiorników, zwłaszcza w Massive MIMO.

W uproszczeniu: dzięki EPRE możemy zdefiniować, jak „głośno” ma być nadawany każdy element sygnału. To szczególnie istotne w przypadku sygnałów kontrolnych, które muszą być dobrze widoczne nawet przy niskim SINR.

EPRE a typy sygnałów w 5G

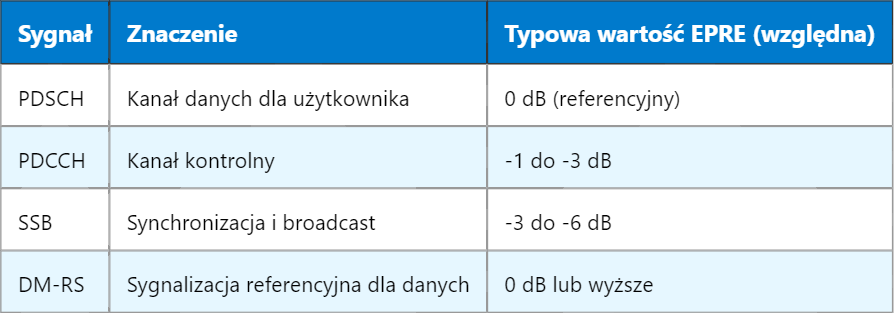

W 5G NR stosuje się wiele rodzajów sygnałów fizycznych – każdy z nich może mieć inną wartość EPRE. Poniżej przykład:

Wartości te są względne względem sygnału referencyjnego (najczęściej DM-RS lub PDSCH). Operator może dostosować je w zależności od sytuacji w sieci.

Jak ustalana jest moc EPRE?

Moc EPRE nie jest wartością absolutną, lecz wyliczana względem całkowitej mocy nadawczej gNodeB. Proces wygląda tak:

1. gNodeB określa całkowitą moc nadawczą (np. 40 dBm).
2. Alokuje moc na różne kanały (PDSCH, SSB, PDCCH).
3. Oblicza moc przypadającą na każdy RE, biorąc pod uwagę szerokość pasma i liczbę RE w transmisji.

Wartość EPRE musi być spójna w całym systemie, by odbiornik poprawnie zinterpretował sygnały – szczególnie w systemach wieloantenowych, gdzie precyzyjne modelowanie energii jest niezbędne.

EPRE a MIMO i beamforming

W 5G stosuje się Massive MIMO oraz beamforming, które dynamicznie zmieniają kierunkowość sygnału. Tu EPRE odgrywa jeszcze większą rolę, ponieważ energia RE musi być dostosowana do kierunku promieniowania oraz liczby aktywnych warstw MIMO.

Jeśli gNodeB wysyła sygnał w kierunku określonego użytkownika (beamforming), musi zachować odpowiednią moc EPRE, aby zapewnić zrównoważony poziom sygnału przy zmieniających się warunkach propagacyjnych.

Porównanie EPRE z innymi parametrami mocy

Wpływ EPRE na projektowanie sieci

Inżynierowie projektujący sieć 5G muszą uwzględniać wartości EPRE przy:

• Optymalizacji zasięgu stacji bazowej
• Zapewnianiu równowagi między kanałami sterującymi i danymi
• Minimalizacji zakłóceń i interferencji między komórkami

Zbyt wysoka moc EPRE może zwiększyć interferencje w sąsiednich komórkach, a zbyt niska spowoduje błędy dekodowania. Dlatego kluczowe jest zachowanie równowagi.

Podsumowanie

EPRE to fundament warstwy fizycznej w 5G NR. Dzięki niemu każda jednostka danych w siatce OFDM otrzymuje odpowiednią energię, a cała sieć może działać efektywnie i z wysoką jakością. Jutro przyjrzymy się dokładniej mechanizmowi TPC (Transmit Power Control), który bezpośrednio wpływa na ustawianie mocy nadawczej w czasie rzeczywistym.
