5G CP – Prefiks Cykliczny (Cyclic Prefix)

5G CP – Prefiks Cykliczny (Cyclic Prefix)

Prefiks cykliczny (CP) jest jednym z kluczowych elementów transmisji w systemach 5G, szczególnie w modulacji OFDM (Orthogonal Frequency Division Multiplexing). Dziś wyjaśnię, czym dokładnie jest CP, dlaczego jest tak ważny oraz jak wpływa na jakość i stabilność sygnału w sieciach 5G.

Co to jest prefiks cykliczny (CP)?

Prefiks cykliczny to powtarzająca się część sygnału OFDM, dodawana na początku każdego symbolu transmitowanego w sieci 5G. Technicznie rzecz biorąc, to powielenie końcowego fragmentu symbolu na jego początek. Dzięki temu sygnał jest odporny na zniekształcenia wywołane przez opóźnienia w transmisji, tzw. efekt echa lub interferencję między symbolami (ISI – Inter-Symbol Interference).

Można to wyobrazić sobie jako „bufor czasowy”, który chroni odbiornik przed nakładaniem się sygnałów z poprzednich symboli.

Dlaczego CP jest tak ważny w 5G?

Sieci 5G korzystają z OFDM, które dzieli pasmo na wiele podnośnych. Każda z nich przenosi dane w krótkich symbolach. Jednak w środowisku rzeczywistym sygnały mogą się odbijać od przeszkód takich jak budynki, co powoduje opóźnienia i interferencje. CP pomaga zapobiegać tym zakłóceniom.

• Zapobiega interferencji między symbolami (ISI).
• Umożliwia prostsze i dokładniejsze odbieranie sygnałów.
• Poprawia odporność na wielodrogowość sygnału.
• Ułatwia synchronizację odbiornika z nadajnikiem.

Dzięki CP, odbiornik może prawidłowo zrekonstruować oryginalne dane, nawet jeśli sygnały przychodzą z różnym opóźnieniem.

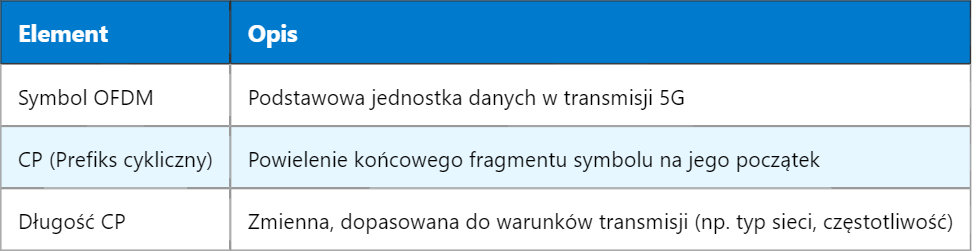

Jak jest zbudowany prefiks cykliczny?

Prefiks cykliczny to kopia ostatniej części symbolu OFDM. Jego długość jest ważnym parametrem – zbyt krótki CP może nie wystarczyć do ochrony przed zakłóceniami, a zbyt długi powoduje marnowanie zasobów transmisyjnych.

Typy prefiksu cyklicznego w 5G

W 5G stosuje się różne długości CP, aby dopasować transmisję do wymagań i środowiska:

• Prefiks długi: Stosowany głównie w starszych systemach i na niskich częstotliwościach, gdy wielodrogowość jest większa.
• Prefiks krótki: Typowy dla 5G NR, pozwala na efektywniejsze wykorzystanie zasobów, minimalizując straty czasu transmisji.

W 5G długość CP jest elastyczna i może być dynamicznie zmieniana w zależności od scenariusza transmisji. Dzięki temu sieć jest bardziej adaptacyjna i może działać efektywnie w różnych warunkach.

Jak CP wpływa na parametry sieci 5G?

Prefiks cykliczny bezpośrednio wpływa na:

• Przepustowość: Zbyt długi CP zmniejsza efektywną prędkość transmisji, bo czas transmisji symbolu wydłuża się bez zwiększenia ilości przesłanych danych.
• Odporność na interferencję: Dłuższy CP lepiej chroni przed opóźnieniami sygnału i odbiciami, co jest ważne w gęsto zabudowanych miastach.
• Opóźnienia: Krótszy CP pozwala na niższe opóźnienia, co jest ważne w zastosowaniach czasu rzeczywistego, np. VR, autonomiczne pojazdy.

Balansowanie długości CP jest więc kluczowe dla osiągnięcia wysokiej jakości połączenia i maksymalnej wydajności sieci 5G.

Prefiks cykliczny a synchronizacja sygnału

Prefiks cykliczny pełni także funkcję synchronizacyjną – pozwala urządzeniom odbiorczym na łatwiejsze wykrycie początku symbolu OFDM. To z kolei umożliwia dokładną demodulację i dekodowanie sygnału.

Dzięki temu systemy 5G mogą utrzymać stabilne połączenie nawet w trudnych warunkach radiowych.

Powiązane zagadnienia – OFDM i wielodrogowość

Warto przypomnieć, że prefiks cykliczny jest integralną częścią technologii OFDM. OFDM dzieli pasmo na wiele podnośnych, co pozwala na równoczesną transmisję dużej ilości danych. Jednak w środowisku wielodrogowym sygnały mogą docierać do odbiornika z różnym opóźnieniem i fazą. CP pomaga poradzić sobie z tym problemem, zapobiegając interferencjom i utracie danych.

Jutro możemy zgłębić temat OFDM i jego zalet w sieciach 5G, by jeszcze lepiej zrozumieć, jak wszystkie elementy współgrają, tworząc nowoczesną, szybką i stabilną łączność mobilną.
